Стенд предназначен для проведения приёмосдаточных и эксплуатационных электрических испытаний средств защиты, используемых в электроустановках.
Стенд позволяет проводить испытания:
• резиновых диэлектрических перчаток
• резиновых диэлектрических бот и галош
• слесарно-монтажного инструмента с изолированными рукоятками (отвертки, кусачки, плоскогубцы и др.)
Оборудование Стенда может использоваться в качестве высоковольтной установки для испытаний изоляции напряжением переменного тока (кабелей, изоляторов и др.).
Условия эксплуатации соответствуют УХЛ4 по ГОСТ 15150-69.
Температура окружающего воздуха, ˚С от + 5 до + 40
Относительная влажность воздуха при температуре + 25 ˚С, %, не более 80
Атмосферное давление, мм рт. ст. от 630 до 800
Технические характеристики
№ Наименование параметра Значение
1 Напряжение питающей сети переменного тока, В 220 ± 10 %
2 Частота питающей сети, Гц 50 ± 1
3 Режим работы «100В» «3кВ» «15кВ» «100кВ»
4 Действующее значение максимального испытательного напряжения, кВ 0,1 3 15 100
5 Приведенная погрешность измерения напряжения, % ± 3 ± 3 ± 3 ± 3
6 Количество мест для проведения испытания 1 4 4 1
7 Максимальный измеряемый ток утечки, мА Не измеряется 7,6 7,6 10
8 Приведенная погрешность измерения тока, % --- ± 3 ± 3 ± 3
9 Потребляемая мощность, кВт, не более 0,7
10 Масса блока управления, кг, не более 13,3
11 Масса испытательной ванны, кг, не более 10
12 Масса блоков высоковольтных, кг, не более 73
13 Габаритные размеры блока управления, мм 160х190х100
14 Габаритные размеры испытательной ванны, мм 800х280х630
15 Габаритные размеры блоков высоковольтных БВИ-50М, мм 346х280х658
16 Средний срок службы, лет 10
Комплект поставки СВС-100м
Блок управления 1

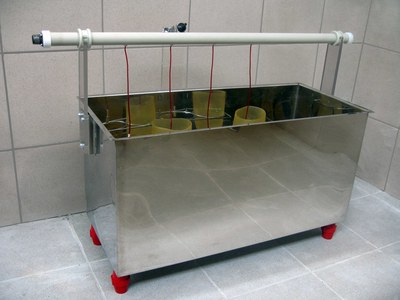

Испытательная ванна 1
Блок высоковольтный БВИ-50М-1 1
Блок высоковольтный БВИ-50М-2 1
Кабель сетевого питания 1 1,8 м
Кабель измерительных сигналов 1 3 м
Кабель подключения БВИ-50М 1 3 м
Кабель высоковольтный 2 3 м
Кабель высоковольтный 1 1,5 м
Провод заземления 3 4 м
Вставка плавкая ВП2 –1 2 250 В, 5 А
Руководство по эксплуатации 1
Как купить СВС-100 - Стенд испытаний изоляции защитных средств до 100 кВ
Чтобы купить СВС-100 - Стенд испытаний изоляции защитных средств до 100 кВ позвоните в компанию ООО Харьковэнергоприбор Харьков по телефону +38 057 3932028 или свяжитесь любым другим способом.
