НАЗНАЧЕНИЕ КОНТАКТОРА
КМ-50Д-В - Контактор малогабаритный длительного действия предназначен для включения и отключения потребителей электроэнергии в самолетных электросистемах, эксплуатируемых в различных климатических условиях (включая тропические).Контактор КМ 50 Д-В рассчитан для работы при температуре окружающего воздуха от плюс 50 до минус 60 °С, относительной влажности окружающего воздуха до 98 % при 40 °С, высоте над уровнем моря до 20 000 т, вибрации мест крепления в диапазоне частот 10. . .200 Hz.Контактор выдерживает без повреждений и без самопроизвольных замыканий и размыканий контактов линейное ускорение до 8 g и кратковременную тряску мест крепления с частотой 60. . .100 ударов в минуту при ускорении до 4 g.
ТЕХНИЧЕСКИЕ ДАННЫЕ Контактора КМ 50 Д-В
Напряжение в цепи контактов, V:
постоянного тока............................................................................... 27 ± 3
переменного тока частотой 50. . .400 Hz.................................... 220±5 %
Сила тока в цепи контактов, А........................................................ 1,5. . .50
Напряжение в цепи обмотки, V .................................................... 27 ±3
Сила тока, потребляемая обмоткой, А......................................... 0,4
Частота срабатывания в минуту...................................................... 2
Напряжение включения в нагретом состоянии при
сопротивлении подводящих проводов 1,5 Ј1, V, не более....... 20
Напряжение отключения в нагретом состоянии при
сопротивлении подводящих проводов 1,5 Ј2, V........................... 6
Падение напряжения на контактах при окружающей
температуре (20±5) °С, mV ............................................................. 150
Сила тока срабатывания контактора, А......................................... 0,25
Токовая перегрузка, которую выдерживает контактор без повреждения в течение 2 min не чаще, чем через
каждые 5 h работы, А.......................................................................... 100
Максимальная сила разрывного тока контактов
контактора, А ....................................................................................... 400
Режим работы ..................................................................... длительный
Усилие возвратной пружины в момент трогания
контактов, kgf............................................................................ 0,19. . .0,31
УСТРОЙСТВО И РАБОТА

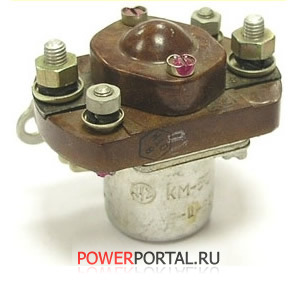

Контакторы КМ 50-Д-В представляют собой электрический аппарат с втягивающим электромагнитом с замкнутой магнитной цепью.Контактор (рис. 1) состоит из электромагнита, контактной системы и вспомогательных элементов.Электромагнит состоит из корпуса, катушки, полюса подвижного сердечника и фланца. Контактная система состоит из замыкающих силовых контактов: подвижной и двух неподвижных контактных шинок.Вспомогательными элементами являются стойка, предназначенная для установки контактора» и колпачок, закрывающий контактную систему.Контактор работает следующим образом. При обесточенной катушке предварительное нажатие возвратной пружины удерживает силовые контакты контактора в разомкнутом состоянии, а сердечник — в положении, при котором магнитный зазор максимальный.При подаче напряжения на обмотку контактора ток, проходящий через обмотку, создает магнитное поле, под действием которого сердечник притягивается к полюсу, вызывая тем самым движение подвижной контактной шинки до соприкосновения с неподвижной. Зазор между контактами меньше магнитного зазора, благодаря чему сердечник, пройдя путь, равный зазору между контактами, имеет возможность под действием магнитного поля продвинуться дальше, обеспечивая усилие нажатия на контакты.
ПОРЯДОК УСТАНОВКИ
Контактор можно устанавливать на объекте в любом пространственном положении, но лучше контактными клеммами вверх, что увеличивает его долговечность. Габаритные и установочные размеры контактора указаны на рис. 2.Перед установкой контактора на объект убедитесь в отсутствии повреждений и трещин; проверьте сопротивление изоляции в холодном состоянии — оно должно быть не менее 20 МП; проверьте работоспособность контактора при напряжении (27±3) V; установите контактор на объект, надежно притянув стойку к месту установки двумя болтами, болты закрепите; присоедините провода силовой цепи и цепи управления к соответствующим клеммам (принципиальная электрическая схема приведена на рис. 3), обеспечив надежный электрический контакт; проверьте работу контактора под напряжением.
На месте установки контактор защитите от попадания на него бензина, керосина, масла, воды и др. жидкостей, а также металлической стружки и грязи.
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Контактор, поступающий с предприятия, отрегулирован и не требует регулировки и зачистки контактов.При эксплуатации рекомендуется осматривать контакторы для проверки состояния их поверхностей. Для этого следует снять колпачок и осмотреть поверхность контактов.При обнаружении пыли или посторонних предметов на контактах необходимо продуть контактор сжатым воздухом и закрыть колпачки.При резко выраженных углублениях и возвышенностях с наличием меди на поверхности контактов — контактор заменить.После отработки гарантийного срока службы контактор необходимо снять с объекта, очистить от пыли и загрязнений, снять колпачки, продуть контактор сжатым воздухом, осмотреть контакты. Если они имеют незначительный износ, и контактор находится в хорошем состоянии, следует проверить напряжение включения и отключения в нагретом состоянии, а контактное давление — в холодном состоянии. При положительных результатах проверки срок службы контактора следует продлить.
ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ
Контактор следует хранить на стеллажах в заводской упаковке в чистом вентилируемом помещении при температуре 10. . .30 °С и относительной влажности 45. . .70 %.Не разрешается хранить вместе с контакторами химические реакти¬вы и легко испаряющиеся вещества.Допускается хранить в вышеуказанных условиях распакованный контактор в полиэтиленовом чехле.Срок хранения контактора в упаковке поставщика — не более 2 лет.
|
