Автоматический выключатель дифференциального тока АВДТ DS202C M C13 тип A 30мА | 2CSR272140R1134 | ABB
цена 5182 руб.

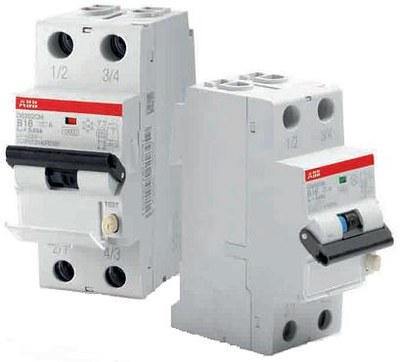

Внешний вид Автоматический выключатель дифференциального тока АВДТ DS202C M C13 тип A 30мА | 2CSR272140R1134 | ABB
рис.1 Автоматический выключатель дифференциального тока АВДТ DS202C M C13 тип A 30мА | 2CSR272140R1134 | ABB
Описание для Автоматический выключатель дифференциального тока АВДТ DS202C M C13 тип A 30мА | 2CSR272140R1134 | ABB
Автоматические выключатели дифференциального тока (АВДТ) - DS202C 2P в двух модулях | ABB, Швейцария |
Серия автоматических выключателей дифференциального тока (АВДТ) DS202C позволяет объединить в одном устройстве защиту от сверхтока и тока замыкания на землю (функция Устройства защитного отключения УЗО), гарантирует большие значения отключающей способности (6 кА для DS202C и 10 кА для DS202C M), и соответствует требованиям стандарта IEC/EN 61009.
Всего два модуля серии DS202C компании ABB позволяют обеспечить все потребности защиты и предоставляют выбор между двумя различными характеристиками (B и C), причем для каждой из этих характеристик можно выбрать одно из 7 значений номинального тока (6, 10, 13, 16, 20, 25 и 32 А). Характеристика B позволяет обеспечить защиту очень длинных линий, например, в однофазных оконечных цепях.
Все автоматические выключатели дифференциального тока (АВДТ) DS202C относятся к типу A и предназначаются для переменного тока и/или пульсирующего тока с компонентами постоянного, они пригодны для установок с нагрузками, представляющими собой электронные устройства выпрямления тока или регулирования напряжения и тока (скорость, время, интенсивность света и т.д.). Диф. автоматы серии DS202C также включают вариант APR с более надежной защитой от нежелательного срабатывания вследствие перенапряжений, вызываемых, например, ударами молний, работой в распределенных сетях, помехами и т.д.
В серии АВДТ DS202C фирмы ABB (буква C означает compact – компактная) для защиты двух полюсов используется всего два модуля с отключающей способностью (Icn) до 10 кА.
Индикация положения внутреннего контакта позволяет получать точную информацию о состоянии автоматического выключателя. Зеленый цвет: контакты разомкнуты; красный цвет: контакты замкнуты, независимо от положения наружного рычага. Замыкание на землю немедленно обозначается синим цветом индикатора, это указывает на срабатывание по дифференциальному току. Это предотвращает любую неправильную интерпретацию состояния устройства и системы.
Технические характеристики АВДТ DS202C:
Тип : А, APR
Количество полюсов: 2P
Номинальное напряжение, Un: 230 В
Диапазон рабочего напряжения для кнопки контроля: 110...253 В
Номинальный ток: 6, 10, 13, 16, 20, 25, 32 А
Номинальный отключающий дифференциальный ток, IDn,мА: 10, 30, 300
Номинальная частота: 50 Гц
Номинальная отключающая способность по дифференциальному току: 6 кА
Номинальная отключающая способность в соответствии с IEC/EN 60947-2 при 230 В переменного тока - предельное значение Icu: 10 кА (DS202C и DS202C M)
Номинальная отключающая способность в соответствии с IEC/EN 60947-2 при 230 В переменного тока - рабочее значение Icu:
6 кА (DS202C),
7,5 кА (DS202C M)
Характеристика срабатывания: B, C
Максимальное допустимое импульсное напряжение, Uimp (1,2/50): 4 кВ
Напряжение испытания изоляции при указанной частоте в течение 1 минуты: 2,5 кВ
Выдерживаемый импульсный ток (волна 8/20): 250 А (исполнения APR – 3000 А)
Верхние/нижние клеммы: отказоустойчи
Как купить Автоматический выключатель дифференциального тока АВДТ DS202C M C13 тип A 30мА | 2CSR272140R1134 | ABB
Чтобы купить Автоматический выключатель дифференциального тока АВДТ DS202C M C13 тип A 30мА | 2CSR272140R1134 | ABB позвоните в компанию ООО ИНКОМОС Москва по телефону +7(495) 783-21-97, +7 (800) 555-64-94 или свяжитесь любым другим способом.
