Описание для Датчик приближения емкостной TSE-04DU

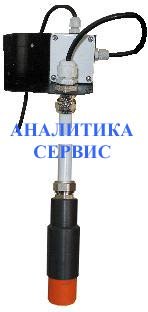

Датчик приближения емкостного типа TSE-04DU
предназначен для использования в качестве чувствительного элемента с дистанционной регулировкой зоны срабатывания в системах контроля уровня и подпора сыпучих сред. Датчик TSE-04DU представляет собой электронное устройство, реагирующее на изменение электрической емкости собственных входных цепей. Изменение емкости входных цепей возникают при приближении к чувствительной поверхности датчика предметов, имеющих диэлектрическую проницаемость отличную от диэлектрической проницаемости воздуха. Датчик TSE-04DU имеет переключаемую задержку срабатывания, нормально открытый и нормально закрытый релейный выход управления исполнительным устройством. Датчик приближения TSE-04DU обеспечивает индикацию приближения объекта контроля, состояния выходного реле и уровня подавления чувствительности.
Датчик TSE-04DU состоит из 2-х частей:
- чувствительного элемента (ЧЭ) в комплекте с гибкой штангой и крепежной арматурой TSE-04 N, устанавливаемого в зоне контроля
- внешнего устройства дистанционного управления (ВУ), устанавливаемого в зоне обслуживания.
ЧЭ TSE-04N представляет собой цилиндр с резьбой, выполненный из материала, допускающего непосредственный контакт с пищевыми продуктами. Передняя поверхность ЧЭ является рабочей, на задней поверхности расположены светодиод индикации срабатывания (приближения объекта контроля) и герметичный вывод кабеля для подключения ВУ. ЧЭ имеет переменный резистор регулировки чувствительности, защищенный от попадания влаги и пыли герметизирующей пастой.
При приближении объекта к чувствительной поверхности в ЧЭ и в ВУ загорается светодиод, сигнализирующий о вхождении продукта в зону чувствительности и через установленное время задержки в ВУ срабатывает реле (переключающийся сухой контакт), выдавая сигнал на исполнительное устройство. На время срабатывания реле в ВУ светится красный светодиод.
ВУ формирует ток управления чувствительностью ЧЭ. Изменение тока управления, формируемого внешним устройством, от 0 до 5 m А вызывает изменение чувствительности от установленной резистором ЧЭ до минимальной. Регулировка тока управления производится переменным резистором, расположенным в ВУ.
ВУ выдает сигнал на исполнительное устройство с задержкой, значение которой определяется выбором положения переключателя (один из восьми), позволяющего установить ее в пределах от 1 до 8 секунд с шагом в одну секунду.
ВУ смонтировано в пластиковом герметичном корпусе с гермовводами для ввода кабеля ЧЭ, кабеля для подвода питания и связи с исполнительным устройством. Корпус ВУ имеет прозрачную крышку, позволяющую контролировать состояние датчика без нарушения герметичности корпуса. Корпус ВУ соответствует стандарту IP -65 ( IEC -529) и NEMA 4.
В корпусе внешнего устройства установлена печатная плата с клеммными колодками для коммутации кабеля питания, кабеля ЧЭ и кабеля исполнительного устройства. Размещение органов управления и индикации ВУ показано на рисунке 1. Внешнее устройство имеет органы управления
Чтобы купить Датчик приближения емкостной TSE-04DU позвоните в компанию ООО АНАЛИТИКА-СЕРВИС Ростов-на-Дону по телефону (863) 297-02-96 или свяжитесь любым другим способом.
