Комплектное распределительное устройство с элегазовой изоляцией (SF6) типа 8DA10 производства Siemens
цена руб.
Внешний вид Комплектное распределительное устройство с элегазовой изоляцией (SF6) типа 8DA10 производства Siemens

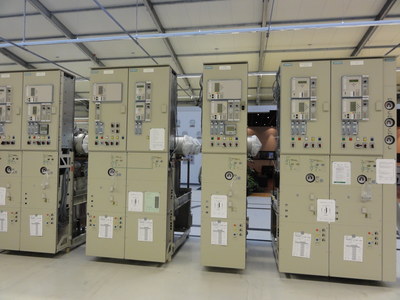

рис.1 Комплектное распределительное устройство с элегазовой изоляцией (SF6) типа 8DA10 производства Siemens
Описание для Комплектное распределительное устройство с элегазовой изоляцией (SF6) типа 8DA10 производства Siemens
Комплектное распределительное устройство с элегазовой изоляцией (SF6) типа 8DA10 производства Siemens представляет собой однополюсно (пофазно) секционированное КРУЭ заводской готовности с использованием вакуумных выключателей.
Все части герметически защищены и изолированы от прикосновения к токоведущим частям закрытым металлическим заземленным корпусом. (Токоведущие части защищены от прикосновения герметичным металлическим заземлённым корпусом.) Герметическая система, находящаяся под давлением, соответствует нормам утечки МЭК № 60694. Утечка элегаза составляет меньше чем 0,1 % в год.
Элегаз служит исключительно как изоляционная среда, а не как среда гашения дуги. Изоляционные расстояния достигаются исключительно за счет использования элегаза без использования других изолирующих материалов. Степень защиты первичных цепей составляет IP65. Секционирование достигается за счет использования литых корпусов, выполненных из коррозионно-стойкого алюминия.
Установка силового выключателя внутри ячейки выполнена таким образом, чтобы все ремонтные и эксплуатационные работы могли бы быть произведены в самые короткие сроки. Сборные шины при этих работах могут без
отключения и без каких-либо ограничений находиться в эксплуатации
Каждая отдельная секция имеет свои собственные предохранительные мембраны, которые в случае возникновения внутренней дуги предотвращают неконтролируемый разрыв корпуса КРУЭ и ведут к направленному отводу находящихся под высоким давлением горячих газов. Предохранительные разрывные мембраны работают по следующему принципу: при возникновении аварийных режимов с нарастанием давления выше предельно допустимых значений мембрана разрезается скрещенными ножами, встроенными в корпус. При этом разница в давлении, выдерживаемом корпусом (10 000 hPa), и давлении срабатывания мембраны (3 600 hPa) имеет достаточный запас надежности.
Контроль давления осуществляется манометрами давления. Для отсека сборных шин каждой фазы предусмотрен отдельный манометр.
Также каждый отсеки силового выключателя и отсеки кабельных
подключений всех трёх фаз имеют общий манометр. За счет минимального использования пластиковых изоляторов уменьшается вероятность пожара в случае возникновения дуги.
Конструкция ячейки
Все три полюса одной ячейки находятся на одном уровне друг за другом. При этом корпуса отдельных полюсов, куда встраиваются вакуумные камеры силового выключателя, находятся в вертикальном положении. Над ними находятся корпуса отсеков разъединителя и системы сборных шин. Отсеки силового выключателя и сборных шин изолированы друг от друга газо-изолирующей перегородкой.
Под отсеком силового выключателя находится отсек для проведения кабельных подключений. Эти отсеки составляют один газовый объем, который монтируется на несущей раме. На раме размещаются все три полюса. Лицевая панель представляет собой привод выключателя и трехпозиционного разъединителя-заземлителя с установленным наверху низковольтным шкафом.
Как купить Комплектное распределительное устройство с элегазовой изоляцией (SF6) типа 8DA10 производства Siemens
Чтобы купить Комплектное распределительное устройство с элегазовой изоляцией (SF6) типа 8DA10 производства Siemens позвоните в компанию ООО Смарт Энерго Краснодар по телефону +7 (861) 273-83-45 или свяжитесь любым другим способом.
