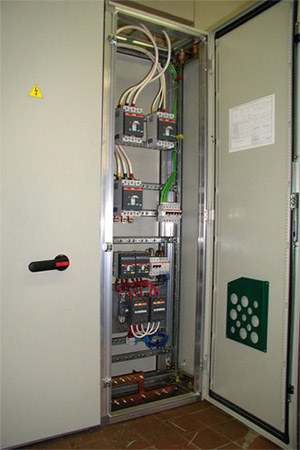

Внешний вид Вводно-распределительные устройства ВРУ 1, ВРУ 3
рис.1 Вводно-распределительные устройства ВРУ 1, ВРУ 3
Описание для Вводно-распределительные устройства ВРУ 1, ВРУ 3
Назначение вводно-распределительных устройств серии ВРУ 1 - прием, распределение и учет электроэнергии 0,4 кВ 3-х-фазного переменного тока частотой 50 Гц в сетях с глухозаземленной нейтралью, защита линий во время перегрузок и коротких замыканий. также они используются для нечастых оперативных включений и отключений. Климатическое исполнение – УХЛ4 по ГОСТ 15150-69 и ГОСТ15543.1-89.
ВРУ укомплектованы в унифицированные металлические корпусы, размеры которых 1800х600х450 или 1800х800х450 (Высота х Ширина х Глубина) в зависимости от типа. На корпусах есть съемные боковые панели, благодаря которым при расположении нескольких ВРУ в один ряд удается минимизировать длину соединяющих проводов, сделать более удобными эксплуатацию и техническое обслуживание устройств на объекте.
ВРУ с устройствами автоматического ввода резерва имеют пускатели ПМ12 и реле контроля фаз ЕЛ11.
ВРУ с устройствами управления уличным освещением имеют пускатели ПМУ2501 и фотореле ФР-7 с фотодатчиком, автоматические выключателями ВА47-29.
По желанию заказчика ВРУ могут включать:
автоматические выключатели различных типов
электронные или индукционные счётчики активной и реактивной электрической энергии («Меркурий», СЭТ, СА, СР)
испытательные коробки КИ-УЗ
контрольно-измерительными приборами
другие дополнительные устройства
По заявке клиента можем изготовить ВРУ с нетиповыми схемами и комплектацией.
Степень защиты IP31/ IP54. Окраска – полимерная порошковая RAL 7032
Структура условного обозначения:
ВРУ-1-ХХ-ХХ
ВРУ-1 – водно-распределительное устройство для установки вне щитовых помещений
ХХ - классификация устройств по назначению:
11-18 - вводные
21-29 – вводно-распределительные с трёхфазными группами
41-50 – распределительные с трёхфазными группами
Х - наличие аппаратов на вводе:
0 – отсутствуют
1 – переключатель на 250 А
2 – переключатель на 400 А
5 – блок БВ на 250 А
6 – блок БВП на 250 А
7 – блок БВП на 250 А и аппаратура АВР на 100 А
8 - блок БВП на 250 А и аппаратура АВР на 250 А
Х - наличие дополнительной аппаратуры:
0 – отсутствует
1 – с группами 30х16А с автоматическими выключателями и аппаратурой автоматического управления освещением
2 – с группами 30х16А с автоматическими выключателями без аппаратуры автоматического управления освещением
3 – с группами 14х16А с автоматическими выключателями и аппаратурой автоматического управления освещением
4 – с группами 14х16А с автоматическими выключателями без аппаратуры автоматического управления освещением
5 – с группами 8х16А с предохранителями и аппаратурой автоматического управления освещением
6 – с группами 8х16А с предохранителями и аппаратурой автоматического управления освещением
Напрмер, ВРУ-1-11-10 - вводно-распределительное устройство для установки вне щитовых помещений, вводное, на вводе переключатель на 250 А, с группами 30х16А с автоматическими выключателями без аппаратуры автоматического управления освещением.
Как купить Вводно-распределительные устройства ВРУ 1, ВРУ 3
Чтобы купить Вводно-распределительные устройства ВРУ 1, ВРУ 3 позвоните в компанию ООО НПО "ЭлектроКомплект" Чебоксары по телефону +7(8352)37-83-22 или свяжитесь любым другим способом.
