Комплектные распределительные устройства серии КНВ 10

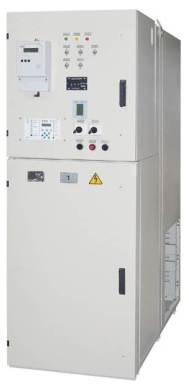

КНВ-10Устройства комплектные распределительные серии КНВ-10, изготавливаемые для потребностей экономики страны, и для поставки на экспорт, а также для установки на морские суда и плавучие сооружения, предназначено для работы в электрических установках трехфазного переменного тока частоты 50 и 60 Гц напряжением 6 и 10 кВ для системы с изолированной или заземленной через дугогасящий реактор нейтралью.
КРУ серии КНВ-10 соответствуют требованиям ГОСТ 14693 и технических условий БКЖИ.674551.007 ТУ.
Отличительные особенности
разделение ячейки на отсеки: релейный, отсек выключателя, отсек сборных шин, отсек линейных шин;
нижнее расположение сборных шин;
напольное расположение высоковольтного выключателя;
наличие различных блокировок для защиты от ошибочных операций при ремонте и обслуживании;
применение в качестве коммутационного аппарата вакуумных выключателей (ВВ/ТЕL-10, ВБ-10, ВБЭ-10, ВВЭ-М-10, ВБПВ-10, ВБКЭ-10, 3АН “Siemens”, Evolis “Merlin Gerin“), элегазовых выключателей (LF-1 “Merlin Gerin“), маломасляных выключателей (ВМПЭ-10, ВКЭ-10);
построение схем вспомогательных соединений на базе электромеханических реле, а также микропроцессорных устройств РЗА;
наличие полного комплекта схем главных цепей и цепей вторичной коммутации, удовлетворяющих требованиям Заказчика;
возможность стыковки с другими типами КРУ при помощи переходных панелей. |
