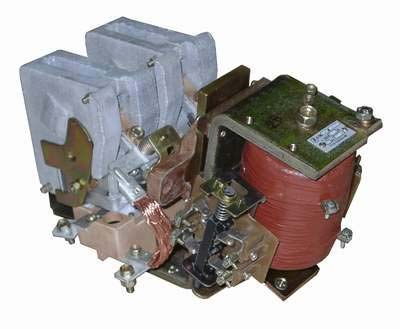

| Описание для Контактор переменного и постоянного тока КТПВ600 |
Контакторы серии КТПВ600 предназначены для включения и отключения электрических цепей в стационарных установках.
Номинальное напряжение главных контактов, В - 380 переменного тока с частотой 50 и 60 Гц; 440 для климатического исполнения Т3.
Номинальный ток главной цепи, А - 160 для КТПВ623; 250 для КТПВ624.
Номинальное напряжение втягивающей катушки, В - 110 либо 220 постоянного тока. Контакторы могут быть исполнены при других напряжениях втягивающих катушек по согласованию с заводом-изготовителем.
Контакторы КТПВ623 и КТПВ624 изготовляются с 2 "З" главными контактами с дугогашением. Контакторы изготовляются с 2 "З" и 2 "Р" блок - контактами, с 2 "З" и 1 "Р" блок-контактами или без них. Конструкция блок-контактов, примененных на контакторах, позволяет при монтаже или в условиях эксплуатации производить пересборку элементов за счет изменения положения "З" и "Р" контактов в пределах указанного количества, при этом число размыкающих контактов должно быть не более 2-х от общего числа контактов вспомогательной цепи.
Два однотипных контактора, установленные рядом, можно механически блокировать. При этом правый контактор, к которому с левой стороны крепится механическая блокировка, допускает установку блок-контактов только с правой стороны.
Максимальная допустимая частота включений в час - 1200.
Коммутационная износостойкость, млн. циклов ВО - 0,2.
Механическая износостойкость, млн. циклов ВО - 10,0.
Потребляемая мощность, Вт - 55 для КТПВ623; 75 для КТПВ624.
Режим работы - продолжительный, прерывисто-продолжительный и повторно-кратковременный и кратковременный. Контакторы для продолжительного режима работы имеют контакты с серебряными вставками.
Контакторы изготавливаются без плит и допускают установку как на изоляционных или металлических заземленных плитах, так и на рейках.
Присоединение внешних проводников -переднее и заднее.
Климатическое исполнение - У3, ХЛ3 и Т3 по ГОСТ15150-69.
Степень защиты - IР00. |
