Устройство проверки автоматических выключателей УПАВ-16М
цена 1 грн.
Внешний вид Устройство проверки автоматических выключателей УПАВ-16М

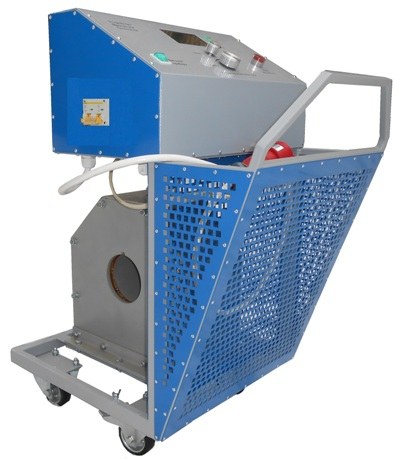

рис.1 Устройство проверки автоматических выключателей УПАВ-16М
Описание для Устройство проверки автоматических выключателей УПАВ-16М
Устройство проверки автоматических выключателей УПАВ - 16М
Предназначено для проверки работоспособности и контроля ампер–секундных характеристик автоматических выключателей переменным током промышленной частоты в диапазоне 16А—16кА, с измерением и регистрацией величин тока и времени проходящего через автоматический выключатель. Может использоваться в качестве регулируемого источника переменного тока до 16кА в силовых цепях низкого импеданса.
Для обеспечения электробезопасности персонала, выходные токопроводящие цепи гальванически развязаны от питающей сети.
Величина напряжения на выходных шинах, при полностью открытом тиристорном ключе не превышает 7В, что благоприятно сказывается на контактах автоматических выключателей в момент отключения — значительно уменьшается их износ при многократных испытаниях.
Характеристики
Напряжение питания, (В)* 380 ±10%
Частота питающей сети, Гц 50 ±1%
Максимальный ток потребления питающей сети, А 140
Максимальное напряжение на выходных шинах, В 7
Максимальный ток на выходных шинах (действующее значение), кА 16
Максимальная потребляемая мощность, кВА 55
Диапазон измерения и регистрации выходного тока, А
при погрешности измерения менее 3% 16 — 16000
Диапазон измерения и регистрации длительности выходного тока, сек
при погрешности измерения менее 1,5% 0,01 — 1000
Порог срабатывания температурной защиты, °С 96 ±10%
Габаритные размеры, мм 720х480х720
Масса прибора без гибких шин, кг, не более 86
Средний срок службы прибора, лет 10
* Допускается питание от напряжения 220В, при этом максимальный выходной ток — 13кА.
Условия эксплуатации
Диапазон температуры окружающего воздуха,(С°) 0 — 35
Относительная влажность воздуха при Т=25(С°),(%) ≤80
Атмосферное давление,(мм.рт.ст.) 630 — 800
Также есть возможность изготовления и поставки:
Устройство проверки автоматических выключателей УПАВ-6М, 10М , 14М, 18М и 20М.
Дополнительная функция источника постоянного тока приставки ВП-2, 4 и 6 (на 2 кА, 4 кА и 6 кА) в комплект не входит:
Выпрямитель полупроводниковый ВП–2, 4 и 6 разработано для работы в составе серийного прибора УПАВ–16М. Установка УПАВ–16М является регулируемым источником переменного тока, а также измеряет и регистрирует время токовые характеристики тестируемого автоматического выключателя. Предназначенное для тестирования автоматических выключателей постоянного тока, первичным током до 6кА. Может применяться как источник выпрямленного тока до 6кА, в силовых цепях низкого импеданса, для лабораторных работ.
Оборудование можно комплектовать в различных вариантах:
- источник переменного тока от 6кА до 20кА (УПАВ-6М – УПАВ-20М);
- источник постоянного тока от 2кА до 6кА (ВП-2 – ВП-6);
Например: минимальная комплектация УПАВ-6/2М (переменный ток 6кА, постоянный ток 2кА) и максимальная комплектация УПАВ-20/6М (переменный ток 20кА, постоянный ток 6кА).
Области применения блока ВП:
Выпрямительный блок незаменим при проведении следующих работ:
• проверки автоматических выключателей постоянным
Как купить Устройство проверки автоматических выключателей УПАВ-16М
Чтобы купить Устройство проверки автоматических выключателей УПАВ-16М позвоните в компанию ООО OOO Днепропетровск по телефону +38 (056) 788-51-01, (095) 601-35-90 или свяжитесь любым другим способом.
