Устройство проверки автоматических выключателей УПАВ-6М
цена 1 грн.

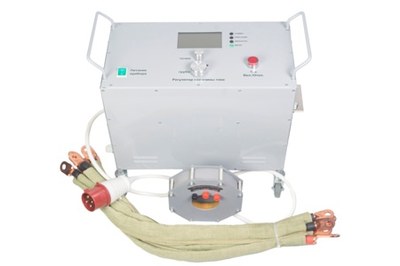

Внешний вид Устройство проверки автоматических выключателей УПАВ-6М
рис.1 Устройство проверки автоматических выключателей УПАВ-6М
Описание для Устройство проверки автоматических выключателей УПАВ-6М
Устройство проверки автоматических выключателей УПАВ - 6М
Предназначено для проверки работоспособности и контроля ампер–секундных характеристик автоматических выключателей переменным током промышленной частоты в диапазоне 6А—6кА, с измерением и регистрацией величин тока и времени проходящего через автоматический выключатель, далее АВ. Может использоваться в качестве регулируемого источника переменного тока до 6кА в силовых цепях низкого импеданса.
Для обеспечения электробезопасности персонала, выходные токопроводящие цепи гальванически развязаны от питающей сети.
Величина напряжения на выходных шинах устройства прогрузки автоматов УПАВ-6М, при полностью открытом тиристорном ключе не превышает 7В, что благоприятно сказывается на контактах автоматических выключателей в момент отключения — значительно уменьшается их износ при многократных испытаниях.
Также есть возможность изготовления и поставки:
Устройство проверки автоматических выключателей УПАВ-10М, 14М, 16М, 18М и 20М.
Характеристики
Напряжение питания, (В)* 380 ±10%
Частота питающей сети,(Гц) 50 ±1%
Максимальный ток потребления питающей сети,(А) 50
Максимальное напряжение на выходных шинах,(В) 7
Максимальный ток на выходных шинах (действующее значение),(кА) 6
Максимальная потребляемая мощность, кВА 30
** Диапазон измерения и регистрации выходного тока, А, при погрешности измерения менее 3% 6—6000
Диапазон измерения и регистрации длительности выходного тока, сек, при погрешности измерения менее 1,5% 0,01—1000
Порог срабатывания температурной защиты,(С°) 96 ±10%
Габаритные размеры,(мм) 500*250*475
Масса прибора без гибких шин,(кг),не более 56
Средний срок службы прибора,(лет) 10
* Допускается питание от напряжения 220В
** Технические характеристики соответствуют приведенным значениям при эксплуатации прибора в комплекте с регулятором напряжения однофазным (РНО).
Условия эксплуатации
Диапазон температуры окружающего воздуха,(С°) +10 +35
Относительная влажность воздуха при Т=25(С°),(%) ≤80.
Атмосферное давление,(мм.рт.ст.) 630 — 795
Дополнительная функция источника постоянного тока приставки ВП-2 и 4 (на 2 кА и 4 кА) в комплект не входит:
Выпрямитель полупроводниковый ВП–2 и 4 разработано для работы в составе серийного прибора УПАВ–6М. Установка УПАВ–6М является регулируемым источником переменного тока, а также измеряет и регистрирует время токовые характеристики тестируемого автоматического выключателя. Предназначенное для тестирования автоматических выключателей постоянного тока, первичным током до 4кА. Может применяться как источник выпрямленного тока до 4кА, в силовых цепях низкого импеданса, для лабораторных работ.
Оборудование можно комплектовать в различных вариантах:
- источник переменного тока от 6кА до 20кА (УПАВ-6М – УПАВ-20М);
- источник постоянного тока от 2кА до 6кА (ВП-2 – ВП-6);
Например: минимальная комплектация УПАВ-6/2М (переменный ток 6кА, постоянный ток 2кА) и максимальная комплектация УПАВ-20/6М (переменный ток 20кА, постоянный ток 6кА).
Области применен
Как купить Устройство проверки автоматических выключателей УПАВ-6М
Чтобы купить Устройство проверки автоматических выключателей УПАВ-6М позвоните в компанию ООО OOO Днепропетровск по телефону +38 (056) 788-51-01, (095) 601-35-90 или свяжитесь любым другим способом.
