Внешний вид СТЕНД ВЫСОКОВОЛЬТНЫЙ СТАЦИОНАРНЫЙ - 100Д

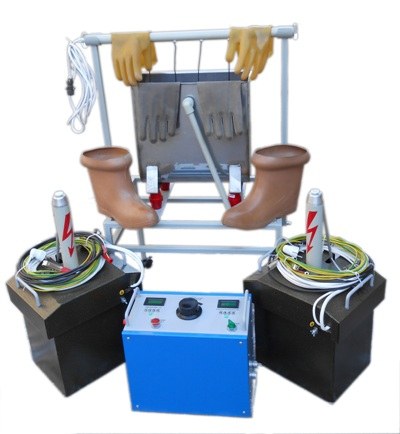

рис.1 СТЕНД ВЫСОКОВОЛЬТНЫЙ СТАЦИОНАРНЫЙ - 100Д
Описание для СТЕНД ВЫСОКОВОЛЬТНЫЙ СТАЦИОНАРНЫЙ - 100Д
СТЕНД ВЫСОКОВОЛЬТНЫЙ СТАЦИОНАРНЫЙ СВС- 100Д
НАЗНАЧЕНИЕ ИЗДЕЛИЯ
Стенд предназначен для проведения приемо-сдаточных и эксплуатационных электрических испытаний средств защиты, используемых в электроустановках.
Стенд позволяет проводить испытания:
• резиновых диэлектрических перчаток;
• резиновых диэлектрических бот и галош;
• слесарно-монтажного инструмента с изолированными рукоятками (отверток, кусачек, плоскогубцев и др.)
Оборудование стенда может использоваться в качестве высоковольтной установки для испытаний изоляции изделий (кабелей, изоляторов и др.) напряжением переменного тока.
Также есть возможность изготовления и поставки:
СВС-10-12Д, СВС-50-12Д, СВС-10-12Д, СВС-10Д и СВС-50Д.
УСЛОВИЯ ЭКСПЛУАТАЦИИ
Условия эксплуатации соответствуют УХЛ4 по ГОСТ 15150-69. Нормальные значения климатических факторов окружающей среды для эксплуатации стенда приведены в таблице.
Таблица – Условия эксплуатации № Климатические факторы Значение
1
Температура окружающего воздуха, ˚С от + 5 до + 40
2
Относительная влажность воздуха при температуре + 25 ˚С, %, не более 80
3 Атмосферное давление, мм рт. ст. от 630 до 800
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Технические данные приведены в таблице.
№ Наименование параметра Значение
1 Напряжение питающей сети переменного тока, В 220 ± 10%
2 Частота питающей сети, Гц 50 ± 1
3 Потребляемая мощность, кВт, не более 0,9
4 Режим работы «100 В» «3кВ» «15кВ» «100кВ»
5 Действующее значение максимального испытательного напряжения, кВ 0,1 3 15 100
6 Приведенная погрешность измерения напряжения, % ± 3
7 Количество мест для проведения испытания 1 4 4 1
8 Максимальный измеряемый ток утечки, мА Не измеряется 7,6 7,6 20
9 Приведенная погрешность измерения тока, % – ± 3
10 Масса БУ, кг, не более 18,5
11 Масса источника высокого напряжения БВН-50, кг, не более 42,5
12 Масса испытательной ванны, кг, не более 10
13 Габаритные размеры БУ, мм 415х220х360
14 Габаритные размеры испытательной ванны, мм 730х1060х450
15 Габаритные размеры источника высокого напряжения БВН-50, мм 365х670х295
16 Средний срок службы, лет 10
17 Рекомендуемая площадь занимаемая стендом, м 3х5
КОМПЛЕКТНОСТЬ
Комплект поставки приведен в таблице.
№ Наименование Кол.,шт. Примеча-ние
1 Блок управления 1
2 Испытательная ванна в составе: 1 (комплект)
2.1 Насос водяной 1
2.2 Пистолет для набора воды 1
2.3 Емкости для воды 2
3 Блок высоковольтный БВН-50 2
4 Фонарь красный 1
5 Концевик 1
6 Кабель сетевого питания 1 1,75 м
7 Провод высоковольтный 1 1,75 м
8 Провод заземления 3 1,75 м
9 Вставка плавкая 5×20 2 250 В, 1 А
10 Вставка плавкая 6×30 2 250 В, 5 А
11 Вилка внешних подключений XT5 1
12 Руководство по эксплуатации 1
13 Паспорт 1
Срок гарантии 1 год.
Аппарат метрологически аттестован.
Количество поставки: любое.
http://det-etl.n4.biz, http://det.zakupka.com,
http://det.infobiz.in.ua, http://dneproenergotehnologii.pul.ru,
Как купить СТЕНД ВЫСОКОВОЛЬТНЫЙ СТАЦИОНАРНЫЙ - 100Д
Чтобы купить СТЕНД ВЫСОКОВОЛЬТНЫЙ СТАЦИОНАРНЫЙ - 100Д позвоните в компанию ООО OOO Днепропетровск по телефону +38 (056) 788-51-01, (095) 601-35-90 или свяжитесь любым другим способом.
