Внешний вид Комплектный токопровод с литой изоляцией ТКЛ

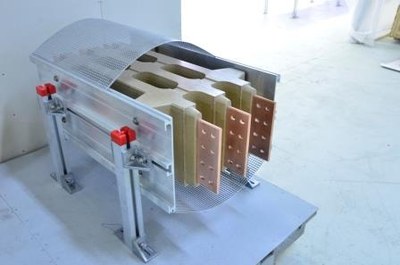

рис.1 Комплектный токопровод с литой изоляцией ТКЛ
Описание для Комплектный токопровод с литой изоляцией ТКЛ
Комплектные токопроводы с литой изоляцией типа ТКЛ предназначены для выполнения электрических соединений в цепях переменного и постоянного тока, напряжением от 0,4 кВ до 24 кВ, номинальным током до 14 000 А, при температуре окружающей среды от -60 до +65 ⁰С снаружи и внутри помещений.
Уникальность данной разработки состоит в непосредственном заключении параллельных медных или алюминиевых токопроводящих шин прямоугольного сечения в изолирующий материал, который представляет собой специальный компаунд, получаемый методом литья и насыщенный особыми частицами инертных материалов, обладающих мелкозернистой структурой. Компаунд имеет отличные диэлектрические характеристики и высокую механическую прочность с особыми физическими свойствами. На месте монтажа все соединения секций токопровода покрываются компаундом, который обеспечивает непрерывность изоляции по всей длине трассы. Конструкция стыков секций позволяет компенсировать строительные погрешности. В зависимости от серии токопровода в его конструкции могут использоваться алюминиевые профили для крепления, заземления, установки защитного алюминиевого экрана.
Литой токопровод типа ТКЛ изготавливается для систем низкого и среднего напряжений.
Системы низкого напряжения:
Серия ТКЛН — медные или алюминиевые проводники, заключенные в один корпус из специального компаунда. Используются одинарные или парные проводники на фазу. В этом же корпусе могут размещаться нейтраль и/или защитный проводник (50%, 100%, 150% сечения). Серия ТКЛН может иметь одинарное и двойное исполнение.
Системы среднего напряжения:
Серия ТКЛС — номинальное напряжение до 24 кВ, номинальные токи до 9000 А. В корпусе предусмотрены технологические отверстия для естественного охлаждения токопровода. В его конструкции могут использоваться одинарные или парные проводники. Серия ТКЛС может комплектоваться самоподдерживающим экраном, подложками для поддержки токопровода при монтаже на металлоконструкциях. Также в элементах серии ТКЛС предусмотрены специальные монтажные суппорты.
Серия ТКЛР – номинальное напряжение до 24 кВ, номинальные токи до 14000 А. В конструкции токопровода могут использоваться одинарные или парные проводники. Токопроводы серии ТКЛР выполняются в полуразделенном или полноразделенном вариантах. Серия ТКЛР снабжается поддерживающим профильным экраном из алюминия или нержавеющей стали. В полуразделенном варианте между тремя корпусами каждой из фаз, объединенных одним экраном, сохраняются воздушные промежутки. В полноразделенном варианте между тремя корпусами каждой из фаз, объединенных одним экраном, предусмотрены разделительные перегородки из специального компаунда.
Для размещения заказа на изготовление токопровода, а также для оценки стоимости проекта просим вас позвонить по телефону, указанному на сайте и оставить свою заявку. Специалисты «РТК-ЭЛЕКТРО-М» дадут исчерпывающую информацию о конструктивных особенностях каждого типа, помогут сделать правильный выбор, исходя из необходимых требований и условий эксплуата
Как купить Комплектный токопровод с литой изоляцией ТКЛ
Чтобы купить Комплектный токопровод с литой изоляцией ТКЛ позвоните в компанию ООО РТК-ЭЛЕКТРО-М Санкт-Петербург по телефону (812) 340-01-55 или свяжитесь любым другим способом.
