Внешний вид Шкаф управления бетоносмесительной установкой

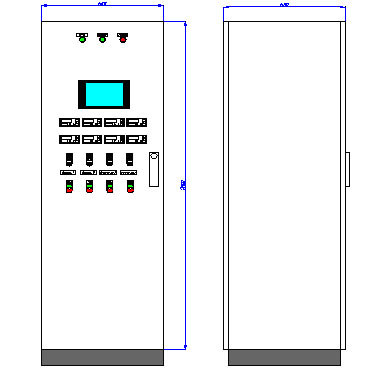

рис.1 Шкаф управления бетоносмесительной установкой
Описание для Шкаф управления бетоносмесительной установкой
Шкаф управления предназначен для модернизации дозировочно-смесительного отделения (ДСО) бетоносмесительной установки (БСУ). Для подачи исходных компонентов бетонной смеси узел содержит:
1. Два бункера с цементом.
2. Два бункера с песком.
3. Четыре бункера со щебнем.
4. Бак с водой.
5. Два бака с добавками.
Для организации дозированного смешивания компонентов смеси в установке предусмотрены 4 бака-дозатора оборудованные тензодатчиками. Сигналы с тензодатчиков преобразуются в нормированный сигнал 0…10В и подаются в контроллер, который управляет шиберами подачи компонентов. В системе используются следующие дозаторы: дозатор цемента, дозатор песка, дозатор щебня 1, дозатор щебня 2.
Для дозирования жидких компонентов смеси применён счётчик жидкости с импульсным выходом. Через электромагнитные клапаны в смеситель подаются сначала вода, а затем специальные добавки. Направление жидких компонентов в нужный смеситель производится при помощи трехходового шарового клапана оборудованного электроприводом. Управление потоком сухих компонентов производится при помощи шиберов оборудованных пневмоприводом. Для организации смешивания всех компонентов бетонной смеси в системе предусмотрены два смесителя оборудованных мешалками с электроприводом.
Предлагаемый шкаф управления спроектирован с применением серийно выпускаемых современных средств микроконтроллерной техники. На Рис.2 показаны 2 варианта шкафов в зависимости от количества управляемых объектов.
В комплекте с предлагаемым шкафом управления идут нормирующие преобразователи тензодатчиков и блоки питания к ним, а также бесконтактные датчики положения. Остальные элементы системы подбираются и закупаются заказчиком самостоятельно.
Основные характеристики шкафа:
- напряжение питания – 220В 50Гц;
- потребляемая мощность шкафа – 40 Вт;
- степень пылевлагозащиты – IP55;
- температурный диапазон - -20…+50°С;
- габаритные размеры – 600х600х2000 и 500х500х210 (мм).
Шкафы поставляются комплектно с документацией, схемой соединений и подключений внешних проводок, загруженным в контроллер шкафа программным обеспечением.
Для настройки системы по месту возможен выезд специалиста на объект.
Срок гарантии на шкаф – 1 год.
Как купить Шкаф управления бетоносмесительной установкой
Чтобы купить Шкаф управления бетоносмесительной установкой позвоните в компанию ООО ГИАС Новочебоксарск по телефону (8352)75-18-18, 37-64-35 или свяжитесь любым другим способом.
