Комплектные распределительные устройства из 6 шкафов КРУ типового исполнения КРУН-12Б предназначены для приема и распределения электроэнергии напряжением 6 кВ промышленной частоты 50 Гц, а также для защиты и дистанционного управления высоковольтными потребителями буровой установки с питанием от промышленной сети.
Особенности Шкафы изготовлены на основе сборно-сварных конструкций. Каждый из шкафов разделен сплошными металлическими перегородками на отсеки. Номинальное значение рабочих параметров, конструкция и сетка схем позволяют выполнять оптимальные решения в соответствии с требованием заказчика. Применение КРУ наружной установки позволяет сократить сроки и стоимость сооружения подстанций 6-10 кВ за счет отказа от строительства здания, необходимого для размещения КРУ внутренней установки.

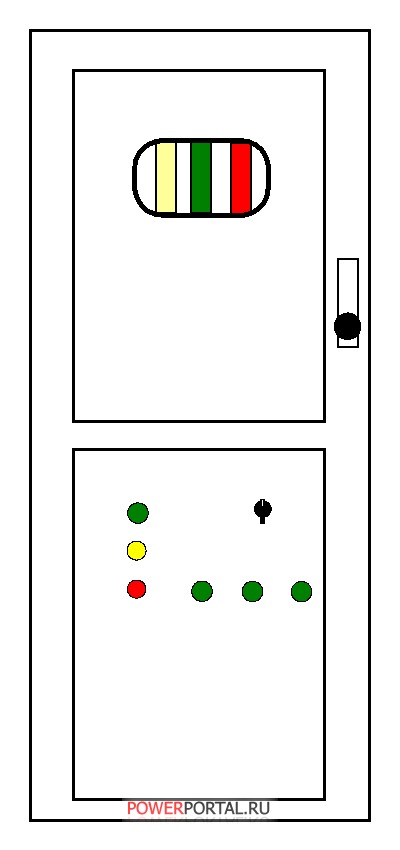

Конструкция шкафов каркас из собранных с помощью сварных и болтовых соединений узлов из металлических листов и профилей дверь из металлического листового материала Безопасность эксплуатации
имеется надежная блокировка от неправильных действий обслуживающего персонала предусмотрено заземление любого участка главных цепей КРУ с помощью стационарно установленных заземляющих разъединителей КРАТКАЯ ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА
Номинальное напряжение (линейное ), кВ 6
Наибольшее рабочее напряжение (линейное), кВ 7,2
Номинальный ток главных цепей, А 400;630
Номинальный ток сборных шин, А 630
Номинальный ток отключения выключателя, кА 20
Вид линейных высоковольтных подсоединений воздушный
Исполнение выхода отходящих линий кабельный
Уровень изоляции токоведущих частей с неизолированными шинами
Напряжение цепей вспомогательных соединений, В 220
Вид изоляции воздушный
Степень защиты шкафов по ГОСТ 14254 IP54
Габаритные размеры одного шкафа, мм 1000х1230х3200
Условия эксплуатации
климатическое исполнение шкафов КРУН-12Б УХЛ категории исполнения 1 по ГОСТ 15150 устройства предназначены для наружной установки при высоте над уровнем моря не более 1000 м и при температуре окружающей среды от-40 до +40 С0.
Устройство не предназначено для работы в атмосфере, содержащей большое количество токопроводящей пыли, химически активных газов и испарений.
