Наименование

КРУ серии К-98БР

Внешний вид

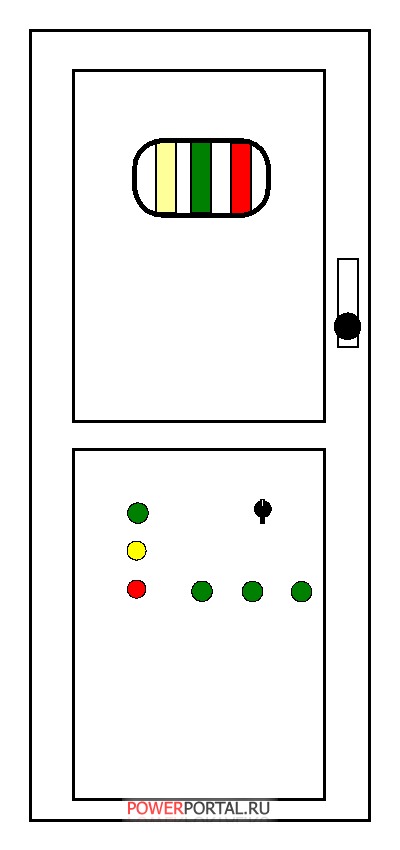

рис.1 КРУ серии К-98БР



Описание / Назначение / Характеристики серии К-98БР КРУ серии К-98БР

Общие сведения

Шкафы комплектных распределительных устройств серии К-98БР предназначены для приема и распределения электрической энергии переменного трехфазного тока промышленной частоты 50 и 60 Гц напряжением 6-10 кВ и комплектования распределительных устройств подстанций различного назначения, в том числе сетевых подстанций, подстанций для объектов промьшленности, подстанций нефтепромыслов, подстанций для питания сельскохозяйственных потребителей и т.д.

Особенности

Камеры изготовлены на основе сборных конструкций: релейный и кабельный отсеки отделены от отсека коммутационных аппаратов металлическими перегородками.

Номинальное значение рабочих параметров, конструкция и сетка схем позволяет выполнять оптимальные решения в соответствии с требованиями заказчика.

КРУ серии К-98БР рассчитаны на применение всех видов высоковольтных выключателей данного напряжения: масляного, вакуумного, элегазового - могут использоваться для комплектации распределительных подстанций, спроектированных под КРУ других заводов-изготовителей.

Конструкция камер

конструктивно К-98БР выполнено из ячеек с коридором обслуживания (единым блоком ) на одной раме. Между ячейками предусмотрены общие шины.
К-98БР выполнено в контейнерном исполнении ( блок-боксе ) с теплоизоляцией (панели "Сэндвич")

Безопасность эксплуатации

имеется надежная блокировка от неправильных действий обслуживающего персонала
при помещении выкатной части в ремонтное положение, автоматически работающие шторки защищают персонал от случайного прикосновения к токоведущим частям под напряжением
для отключения выключателя в аварийных режимах предусмотрена защита на фототиристорах, срабатывающая при токе 0,5 кА и более

КРАТКАЯ ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА



Номинальное напряжение (линейное), кВ
6; 10



Наибольшее рабочее напряжение (линейное), кВ
7,2; 12



Номинальный ток главных цепей, А
400; 630



Номинальный ток сборных шин, А
800



Номинальный ток отключения выключателя, кА
16; 20



Вид изоляции
воздушный



Вид обслуживания
двухсторонний



Степень защиты шкафов по ГОСТ 14254
IP54



Габаритные размеры, мм
6540х3100х2930


Условия эксплуатации


Климатическое исполнение К-98БР ХЛ1 по ГОСТ 15150.

Для климатического исполнения наружной установки имеются варианты с нормальной и усиленной внешней изоляцией.

К-98БР не предназначены для работы:
в среде, подвергающейся действию газов, испарений и химических отложений, вредных для изоляции
в среде, опасной в отношении пожара или взрыва
