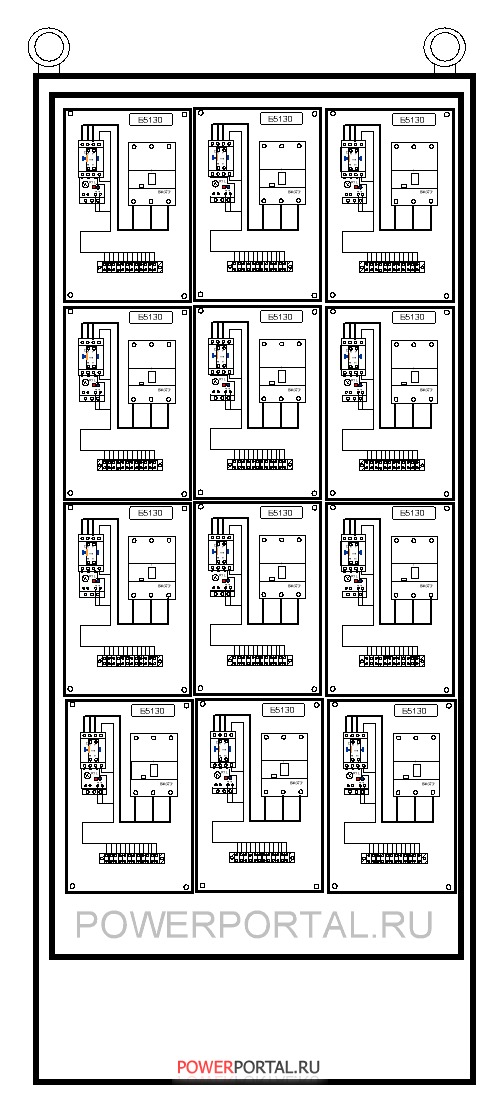

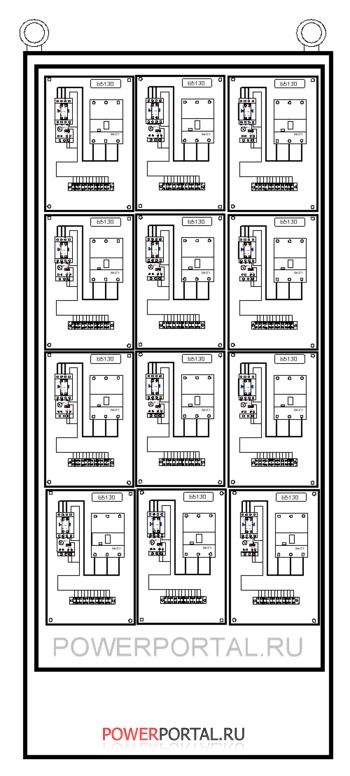

рис.1 Щит силовой распределительный серии РТЗО-88М
Описание / Назначение / Характеристики РТЗО-88М
Щиты силовые распределительные серии РТЗО-88М
Щиты силовые распределительные серии РТЗО-88М предназначены для питания и управления электроприводами мощностьюдо 10 кВт и электроприводами запорной и регулирующей арматуры мощностью до 14-28 кВт, а также электродвигателями мощностью до 10 кВт механизмов собственных нужд электростанций (ТЭС и АЭС). Кроме того, предусмотрено отдельное исполнение НКУ для промышленности и коммунального хозяйства.
В серию входят: шкафы ввода для организации питания шкафов присоединений; блоки управления электродвигателями запорной и регулирующей арматуры мощностью до 10 кВт, а также блоки аналогичного назначения до 28 кВт; блоки управления механизмами собственных нужд электростанций до 10 кВт; шкафы промежуточных рядов зажимов.
Предусмотрено исполнение шкафов для различного подведения кабелей: для верхнего подвода кабелей; для нижнего подвода кабелей.
Размеры шкафов: Высота - 2000мм, ширина - 800 мм, глубина - 400 мм для однорядного расположения блоков и 800 мм для двухрядного расположения блоков. Блоки имеют ширину 730 мм и высоту 150, 200, 300, 400, 500, 600, 700 мм. Номинальное напряжение шкафов ввода и блоков управления: силовых цепей - 380В частоты 50 Гц и цепей управления - 220 В и 380 В частоты 50 Гц. Номинальный ток шкафов ввода: с одним реактором - 50 А; с двумя реакторами - 100 А. Боковые стенки в шкафных щитах устанавливаются только на крайние наружные шкафы.
Поставка РТЗО осуществляется: отдельными шкафами; шкафами, предназначенными для комплектования в сборки (щиты); открытыми панелями; отдельными блоками. Степень защиты IP41.
Условия эксплуатации: Температура окружающей среды 0 оС – 40оС; Высота над уровнем моря - не более 2000 м; Окружающая среда невзрывоопасна и не содержит агрессивных газов и паров.
