| Описание / Назначение / Характеристики ЩО 70-2-45 |
Панели ЩО-70
Назначение:
Панели распределительных щитов серии ЩО-70 предназначены для комплектования распределительных устройств (щитов) номинальным напряжением 0,4 кВ переменного трехфазного тока частотой 50 Гц, которые служат для приема и распределения электрической энергии, а также защиты от перегрузок и токов короткого замыкания.
Условия эксплуатации:
Панели распределительных щитов одностороннего обслуживания серии ЩО-70 предназначены для эксплуатации в помещениях (климатическое исполнение У категория размещения 3 по ГОСТ 15150 и ГОСТ 15543.1) при следующих условиях:
• Высота над уровнем моря не более 1000 м.
• Верхнее рабочее значение температуры окружающей среды не более 40 0С.
• Нижнее значение температуры окружающей среды минус 45 0С.
• Окружающая среда должна быть не взрывоопасной и не содержать токопроводящую пыль, агрессивные пары и газы в концентрациях, разрушающих металлы и изоляцию.
В зависимости от схемы первичных соединений и пожеланий заказчика в панели ЩО70 могут устанавливаться автоматические выключатели, рубильники, предохранители, трансформаторы тока, приборы как Российских так зарубежных производителей. Основным документом для комплектования панелей является согласованный опросный лист в соответствии с которым производится компоновка панелей ЩО70, поставка торцевых панелей, щитков учета, комплекта сборных шин и шинных мостов (при их наличии).
Панели ЩО70 выполняются по схемам первичных соединений, указанным в спецификации на заказ (опросном листе). Из панелей ЩО70 собираются распределительные устройства (РУ), служащие для приема и распределения электроэнергии. Технические параметры и режимы работы определяется совокупностью схем первичных соединений и вторичных цепей панелей.
Конструктивно панель распределительных щитов серии ЩО70 представляет собой металлоконструкцию сваренную из гнутых профилей, имеющею с фасадной стороны
степень защиты IP20, а с остальных сторон IP00 и предназначенную для одностороннего обслуживания. Ошиновка панелей выполняется алюминиевыми или медными шинами расчетных сечений, имеющими электродинамическую стойкость:
- 30 кА для комплектования щитов мощностью до 630 кВА (ЩО70-1, ЩО70-3)
- 50 кА для комплектования щитов мощностью свыше 630 кВА (ЩО70-2, ЩО70-3)
Отличительной особенностью панелей ЩО70-3 являются меньшие габариты. При двухрядном расположении панелей в РУ соединение сборных шин двух рядов осуществляется с помощью шинных мостов. Шинные мосты представляют собой металлоконструкцию, собранную из двух рам с установленными на них изоляторами и шинами.
Технические данные панелей ЩО
Номинальное напряжение (линейное), кВ 0,4
Род тока переменный
Частота, Гц 50
Количество отходящих линий 1, 2, 3, 4, 6
Номинальный ток отходящих линий, А 100, 200, 400, 600, 1000, 1600
Номинальный ток вводных панелей, А 400, 600, 1000, 1600, 2000, 2500

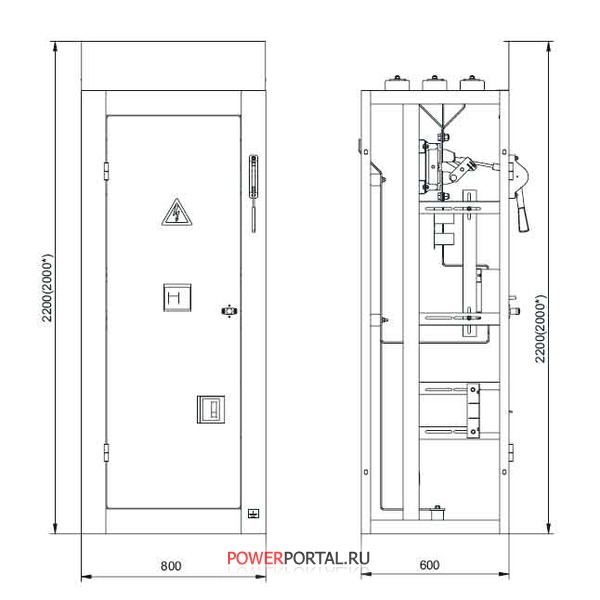

Габаритные размеры панелей, мм
— высота 2200, 2000
— ширина 1000, 800, 600, 300, 60
— глубина 1000, 800, 600
Масса панели, кг, не более
— вводной с автоматическим выключателем 360
— линейной с автоматическими выключателями или рубильниками 160
— секционной с рубильником 75
Выполнение ввода 0,4 кВ
Кабельный, кабельный с земляной защитой, шинный, шинный с земляной защитой
Назначение панели Вводные, линейные, секционные, вводно-линейные, вводно-секционные, диспетчерского управления уличным освещением, с аппаратурой АВР, торцевые, учета
По способу установки автоматических выключателей
Со стационарными выключателями
|
