Описание / Назначение / Характеристики ТСЗИ-4,0 380-220/12
Трансформаторы серии ТСЗИ с естественным воздушным охлаждением предназначены для питания электроинструмента или ламп местного освещения при частоте тока 50 и 60 Гц.
Структура условного обозначения
ТСЗИ-Х УХЛ2:
Т - трансформатор трехфазный;
С - сухой;
З - защищенный;
И - для питания электроинструмента и ламп освещения;
Х - номинальная мощность, кВ·А (1,6; 2,5; 4);
УХЛ2 - климатическое исполнение и категория размещения по ГОСТ
15150-69.
Условия эксплуатации
Высота над уровнем моря не более 2000 м. При высоте свыше 1000 м мощность снижается на 2,5% на каждые 500 м. Температура окружающего воздуха от минус 60 до 40°С. По условиям установки на месте трансформатор относится к стационарным. Класс защиты от поражения электрическим током I по ГОСТ 12.2.007.0-75. Степень защиты IР20 по ГОСТ 14254-96. Требования техники безопасности по ГОСТ 19294-84, ГОСТ 12.2.007.0-75, ГОСТ 12.2.007.2-75. Трансформаторы соответствуют конструкторской документации и ГОСТ 19294-84. ТУ 3411-002-06968694-94

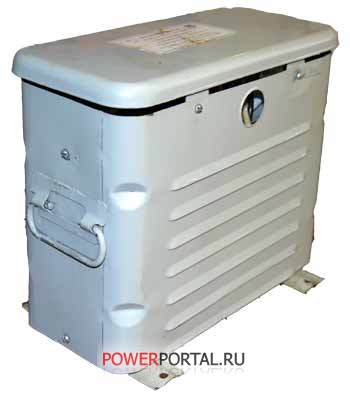

Конструктивно трансформатор выполнен на шихтованном Ш-образном сердечнике стержневого типа из электротехнической стали. Три катушки намотаны на картонных каркасах из медного провода. Изоляция первичной и вторичной обмоток выполнена на термореактивных связующих класса нагревостойкости F по ГОСТ 8865-87. Выводы обмоток установлены на панели выводов таким образом, чтобы была возможность переключения схемы первичной обмотки с g на D при смене напряжения питания с 380 на 220 В соответственно. Для защиты от пыли и брызг, а также для обеспечения требований безопасности трансформатор помещен в металлический корпус, имеющий антикоррозийное покрытие. Подключение кабелей питания и нагрузки осуществляется через отверстия в верхней части корпуса.
