| Описание / Назначение / Характеристики Меркурий 200 |

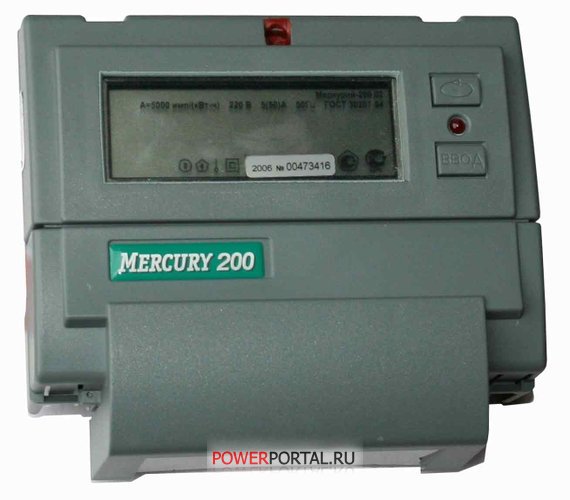

Меркурий 200
Счетчики предназначены для коммерческого учета активной электроэнергии в однофазных цепях переменного тока и работают как автономно, так и в составе АСКУЭ
Функциональные возможности:
- Тарификатор счётчика обеспечивает возможность учёта по 4 тарифам в 8-ми временных зонах суток для 8-ми типов дней.
- Каждый месяц года программируется по индивидуальному тарифному расписанию с учётом автоматического перехода на зимнее/летнее время.
- Минимальный интервал действия тарифа в пределах суток – 1 минута.
Счётчики обеспечивают измерение, учёт, хранение, вывод на ЖК-индикатор и передачу по интерфейсам CAN, PLC следующей информации:
Количество учтённой активной электроэнергии раздельно по каждому тарифу и сумму по всем тарифам:
- всего от сброса показаний,
- на начало каждого из 11 предыдущих месяцев;
Мгновенные значения мощности, тока, напряжения;
Программируемое управление мощностью нагрузки (отключение, ограничение) через внешние цепи коммутации (УЗО).
Технические особенности
- датчик тока - шунт (учитывает постоянную составляющую);
- интерфейсы: CAN или
- RS-485
- Встроенный модем PLC для передачи данных по силовой сети 220В (опция);
- крепление на DIN рейку;
- (счетчик комплектуется по заказу потребителя переходной пластиной с присоединительными размерами индукционных счетчиков).
Счётчики отображают на ЖК-индикаторе:
- номер текущего тарифа;
- значение потреблённой энергии с начала эксплуатации по каждому тарифу и сумму по всем тарифам;
- текущее значение активной мощности в нагрузке в кВт ;
- текущие значения тока и напряжения;
- значение потреблённой энергии с начала эксплуатации на первое число каждого из предыдущих 11-ти месяцев по каждому тарифу и сумму по всем тарифам;
- время переключения тарифных зон;
- текущее время и дату;
- параметры модема силовой сети;
- пиктограмма уровня сигнала модема;
Счётчик с PLС-модемом в обычном режиме непрерывно передаёт по силовой сети следующую информацию о потреблённой электроэнергии нарастающим итогом без десятых долей кВт*ч:
показания по сумме тарифов при условии, что счётчик запрограммирован в однотарифный режим;
показания по текущему тарифу, при условии, что счётчик запрограммирован в многотарифный режим;
Счетчики обеспечивают программирование и считывание внешним компьютером через интерфейс «CAN» (и модем" PLC" для счётчика" Меркурий 200.04")
Основные технические характеристики
Класс точности 2.0 или 1.0
Номинальное напряжение, В 230
Базовый (макс.) ток, A 5(60)
Частота сети, Гц 50
Стартовый ток (чувствительность), мА
- для класса 1,0 20
- для класса 2,0 25
Потребляемая мощность, не более, ВА 2,0
Число тарифов 4
Управление нагрузкой через УЗО
Цифровой интерфейс: CAN
Диапазон рабочих температур, °С -40… +55
Габаритные размеры, мм 156/138/58
Масса,не более, кг 0,6
Межповерочный интервал, год 16
Гарантия изготовителя, лет 6
Срок службы, год 30
|
