| Описание / Назначение / Характеристики РУСМ5110-1874 |

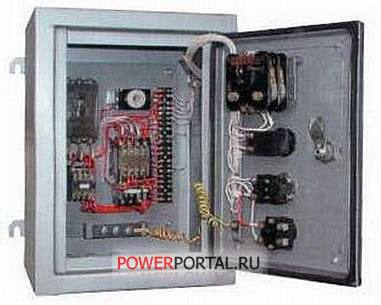

Ящики РУСМ 5000 предназначены для управления асинхронными электродвигателями с короткозамкнутым ротором, работающими в продолжительном, кратковременном или повторно-кратковременном режимах, в категории применения АС3. Отличаются от серии Я5000 только увеличенной степенью защиты - IP54. Ящики изготавливаются по ТУ 3434-003-71647314-2004 и соответствуют ГОСТ Р 51321.1.
Классификация
Ящики классифицируются по числу управляемых электродвигателей (1, 2 или 3), наличию реверса, наличию переключателя на автоматический режим, способу питания цепи управления.
Структура условного обозначения
РУСМ5ABC-DE7F-XX* УХЛ4:
* - при наличии 2-ого, 3-его фидеров (при различной мощности подключаемых двигателей) указывается их исполнение согласно табл. 2. (см PDF)
РУСМ ящик, IP54
5 класс НКУ по назначению - управление асинхронными двигателями с короткозамкнутым ротором
A группа в данном классе:
1 – управление нереверсивными двигателями
4 – управление реверсивными двигателями
B
1 – автоматический выключатель на каждый фидер,
2 – общий автоматический выключатель на все фидеры,
3 – без автоматического выключателя,
4 – автоматический выключатель на каждый фидер с промежуточным реле,
5 – общий автоматический выключатель на все фидеры с промежуточным реле,
6 – без автоматического выключателя с промежуточным реле;
C
0 – однофидерный, без переключателя на автоматический режим
1 – однофидерный, с переключателем на автоматический режим
2 – однофидерный, без переключателя на автоматический режим, с контактами состояния на автоматическом выключателе
3 – однофидерный, c переключателем на автоматический режим, с дополнительными контактами на автоматическом выключателе
4 – двухфидерный, без переключателя на автоматический режим
5 – двухфидерный, с переключателем на автоматический режим
6 – двухфидерный, без переключателя на автоматический режим, с дополнительными контактами на автоматическом выключателе
7 – двухфидерный, c переключателем на автоматический режим, с дополнительными контактами на автоматическом выключателе
8 – трехфидерный, без переключателя на автоматический режим
9 – трехфидерный, с переключателем на автоматический режим
DE Исполнение по току (таблица 2)
7 Напряжение силовой цепи 380В
F Напряжение цепи управления: 4 - 220В, 7 - 380В
ХХ при наличии 2-ого, 3-его фидеров (при различной мощности подключаемых двигателей) указывается их исполнение согласно таблице 2
УХЛ4 климатическое исполнение и категория размещения по ГОСТ 15150-69
|
