 Раздел: Электротехнический портал PowerPortal / Справочник

Справочник Высоковольтное оборудование Разрядники высоковольтные Разрядники трубчатые

Наименование

Разрядник РТВ-35-0,5/5

Внешний вид

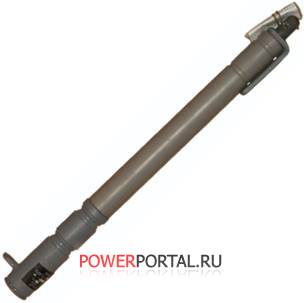

рис.1 Разрядник РТВ-35-0,5/5



Описание / Назначение / Характеристики РТВ-35-0,5/5 Разрядники РТВ-10-2/10 У1 трубчатые серии РТВ предназначены для защиты от грозовых перенапряжений изоляции линий электропередач, и в совокупности с другими защитными средствами, для защиты изоляции электрооборудования (кроме вращающихся машин) станций и подстанций переменного тока частоты 50 Гц.
Разрядники на номинальные напряжения до 35 кВ устанавливаются в сетях как с изолированной, так и с заземленной нейтралью.
Разрядник подключается параллельно защищаемому объекту.
Разрядники РТВ-10-2/10 У1 соответствуют ТУ3414-016-00468683-96 (ИВЕЖ.674312.001ТУ.

Условное обозначение разрядника РТВ-10-2/10 У1
Р - разрядник
Т - трубчатый
В - винипластовый
10 - класс напряжения в кВ
2 - нижний предел тока отключения, кА
10 - верхний предел тока отключения, кА
У - климатическое исполнение
1 - категория размещения


Условия эксплуатации разрядников РТВ-10-2/10 У1

Разрядники РТВ-10-2/10 У1 предназначены для эксплуатации в районах с умеренным и тропическим климатом.
Температура окружающего воздуха от -45 до +50° С.
Высота установки над уровнем моря не более 1000м.
Относительная влажность воздуха при температуре +25° С до 100%
Разрядник РТВ-10-2/10 У1 конструктивно представляет собой аппарат, состоящий из закрытого искрового промежутка, образованного двумя металлическими электродами (1) внутри винипластовой трубы (2), на одном конце которой укреплен открытый металлический наконечник (3). Внешний искровой промежуток образован стальными стержневыми электродами, один из которых с помощью зажима (4) присоединен к открытому наконечнику. Крепление разрядников осуществляется с помощью хомутов.

Защитное действие разрядника обусловлено тем, что при подходе волны перенапряжения внутренний и внешний искровые промежутки пробиваются раньше, чем волна перенапряжения достигнет опасного для изоляции оборудования значения. По пути пробоя начинает протекать ток промышленной частоты, и на искровых промежутках возникает электрическая дуга. Под воздействием высокой температуры дуги, горящей на внутренних электродах, стенки винипластовой трубы, разлагаясь выделяют большое количество газов, создающих высокое давление. Газы, выходя через открытый наконечник создают интенсивное дутье, дуга гасится при переходе тока промышленной частоты через нулевое значение, при этом длительность горения дуги не превышает одного - двух периодов.

Файлы для скачивания Нет файлов
Где купить Разрядник РТВ-35-0,5/5 Нажмите здесь, чтобы узнать где купить Разрядник РТВ-35-0,5/5
