Приводы серии ПЭМУ предназначены для дистанционного (автоматического и ручного) управления высоковольтными выключателями, имеющими собственные отключающие пружины и характеризующиеся статической работой включения, а также для местного ручного отключения этих аппаратов и домкратного включения.

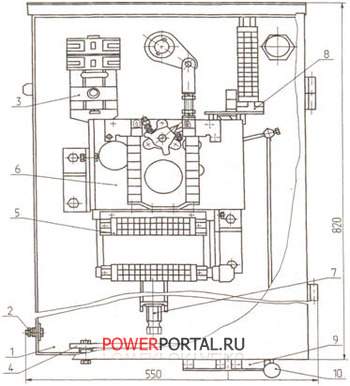

Структура условного обозначения
ПЭМУ-Х Х2:
П - привод;
ЭМ - электромагнитный;
У - универсальный;
Х - условное значение потенциальной (статической) работы
включения при номинальном напряжении на зажимах включающего
электромагнита, Дж;
Х2 - климатическое исполнение (УХЛ, Т) и категория размещения
по ГОСТ 15150-69.
Условия эксплуатации
Высота над уровнем моря не более 2000 м. Температура окружающего воздуха от минус 60 до 40°С. Относительная влажность воздуха 80% при температуре 20°С. Требования техники безопасности по ГОСТ 12.2.007.0-75 и ГОСТ 1516.1-76. Приводы соответствуют требованиям ГОСТ 687-78. ГОСТ 687-78
Технические характеристики
Наименование параметра
ПЭМУ-200
ПЭМУ-500
ПЭМУ-800
ПЭМУ-1000
Условное значение потенциальной (статической) работы включения при номинальном напряжении на зажимах включающего электромагнита, Дж
200
500
800
1000
Угол поворота выходного вала, градус
90
90
90
90
Номинальное (одинаковое для всех элементов) напряжение постоянного тока* электромагнитов включения, отключения, катушки контактора, В
110; 220
110; 220
110; 220
110; 220
Диапазон напряжений на зажимах электромагнитов управления, % Uном: включающего
80–110
80–110
80–110
80–110
Диапазон напряжений на зажимах электромагнитов управления, % Uном: отключающего
65–120
65–120
65–120
65–120
Максимальное (установившееся) значение тока, потребляемого электромагнитами и катушкой контактора при напряжении 110/220 В, А: включающим
96/48
208/100
262/122
410/208
отключающим
5/2,5
5/2,5
5/2,5
5/2,5
катушкой контактора
2/1
2/1
2/1
2/1
Количество** контактов SA1: размыкающих
3
3
3
3
Количество** контактов SA1: замыкающих
3
3
3
3
Масса привода, кг, не более
58
58
70
70
* Допускается питание включающих электромагнитов приводов выпрямленным током, например, от выпрямителя УКП-1. При зависимом питании электромагнитов включения может оказаться необходимым (в зависимости от типа управляемого выключателя) использование совместно с выпрямителем индуктивного накопителя УКП-2.Питание отключающего электромагнита должно быть обязательно независимым –от аккумулятора или блока питания и заряда типа БПЗ-403
(200 мкФ,400 В).
** Количественное соотношение замыкающих и размыкающих контактов SA1 при необходимости может быть изменено на месте эксплуатации. При увеличении количества сигнальных цепей допускается использовать оба (замыкающий и размыкающий) контакты каждого узла БКМ при условии, что цепи имеют общую точку (между замыкающим и размыкающим контактами БКМ установлена перемычка) и не несут индуктивной нагрузки. При этом токовая нагрузка на каждую из этих, имеющих общую точку, цепей должна быть не более 1 А при напряжении 220 В постоянного тока. Использование замыкающего и размыкающего контактов одного и того же узла БКМ в раздельных цепях не допускается.
