Наименование

Привод электромагнитный постоянного тока типа ППЭ-11
Внешний вид

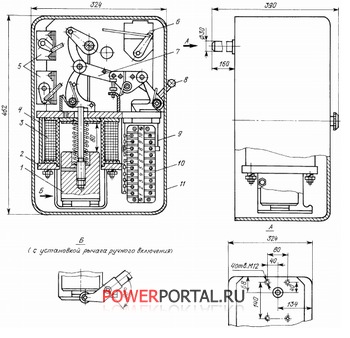

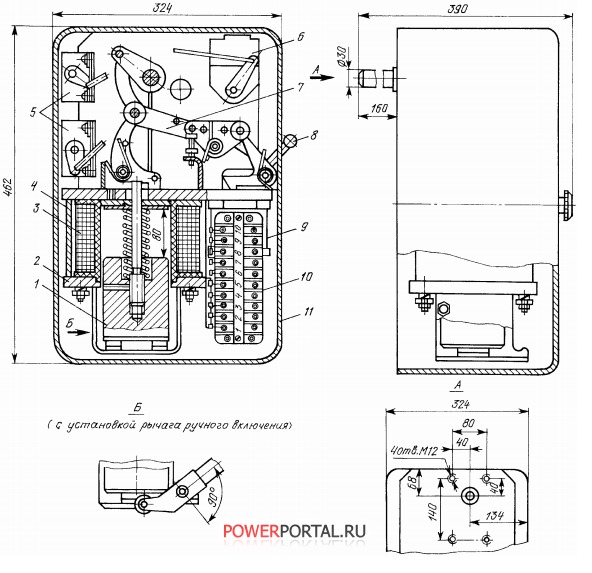

рис.1 Привод электромагнитный постоянного тока типа ППЭ-11



Описание / Назначение / Характеристики ППЭ-11 Приводы электромагнитные постоянного тока типа ППЭ-11 предназначены для дистанционного и автоматического управления высоковольтными выключателями серии ВМП-10 в закрытых установках.

Структура условного обозначения

ППЭ-11-Х У3:
П - привод;
П - постоянного тока;
Э - электромагнитный;
11 - конструктивное исполнение;
Х - модификация по напряжению (01; 02; 03; 04);
У3 - климатическое исполнение и категория размещения по ГОСТ
15150-69 и ГОСТ 15543.1-89.

Условия эксплуатации

Высота над уровнем моря не более 1000 м. Температура окружающей среды от минус 25 до 45°С. Относительная влажность воздуха до 80% при температуре 20°С. Окружающая среда невзрывоопасная, не содержащая пыли в концентрациях, снижающих параметры привода в недопустимых пределах. Тип атмосферы II по ГОСТ 15150-69. Приводы ППЭ-11 общего назначения соответствуют ГОСТ 687-78. ГОСТ 687-78

Привод имеет подвесную конструкцию с консольным выходом соединительного вала. Привод состоит из механизма, электромагнитов (включающего и отключающего), коммутирующих контактов для внешних вспомогательных цепей (десятиконтактное устройство в приводе ППЭ11-04 по желанию заказчика просто перестраивается в необходимое соотношение нормально замкнутых и разомкнутых контактов) и блокировочных контактов КБО и КБВ. Механизм привода представляет собой рычажную систему с запирающим устройством и роликовым расцепителем. Включающий электромагнит состоит из катушки, подвижного сердечника со штоком и магнитопровода. Нижняя плита магнитопровода имеет скобу с вырезами для установки рычага ручного неоперативного включения. Отключающий электромагнит закреплен на плите корпуса механизма. На корпусе отключающего электромагнита размещен набор зажимов для присоединения внешних вспомогательных цепей. Для производства ручного неоперативного отключения привод имеет рукоятку. Привод закрыт защитным кожухом. В приводе применена электрическая блокировка от самопроизвольного повторного включения на существующее КЗ. Привод пригоден для мгновенного АПВ и допускает световой контроль цепей управления. Замыкание и размыкание цепи включающего электромагнита привода осуществляются низковольтным контактором постоянного тока. Габаритные, присоединительные и установочные размеры привода указаны на рисунке.
