Привод пружинный для выключателя нагрузки серии ВНМ-10 типа ПП-16 УХЛ2 (Т3)
Внешний вид
рис.1 Привод пружинный для выключателя нагрузки серии ВНМ-10 типа ПП-16 УХЛ2 (Т3)
Описание / Назначение / Характеристики ПП-16 УХЛ2 (Т3)
Привод предназначен для оперирования главными ножами и заземлителями выключателя нагрузки серии ВНМ-10.
Структура условного обозначения
ПП-Х-16 Х:
ПП - привод пружинный;
Х - 00-18 - условное обозначение наличия электромагнита (с
напряжением 220, 127, 110 В), кнопки для ручного управления
главными ножами, управления заземлителями;
16 - работа, совершаемая при включении и отключении, кг·м;
Х - климатическое исполнение (УХЛ, Т) и категория размещения
(2; 3) по ГОСТ 15150-69.
Условия эксплуатации
Высота над уровнем моря не более 1 000 м. Температура окружающей среды для УХЛ2 - от минус 60 до 40°С, для исполнения Т3 - от минус 10 до 50°С. Требования техники безопасности по ГОСТ 12.2.007.3-75. Привод соответствует ТУ АГИЕ.674212.029 ТУ.
Технические характеристики
Номинальное напряжение электромагнитов на включение и отключение, для управления привода, В: при постоянном токе - 110; 220 при переменном токе - 127; 220 Полное время включения или отключения взведенных пружин, с, не более - 0,3 Гарантийный срок - 2 года со дня ввода в эксплуатацию.
Конструкция и принцип действия
Привод ПП-16 имеет ручное управление заземлителями выключателя и ручное или дистанционное управление главными ножами с помощью быстродействующих пружин. Привод состоит из двух щек, соединенных между собой тремя распорными осями. На осях установлен рычажный механизм для оперирования главными ножами выключателя. Пластина рычажного механизма имеет выступ для зацепления с рычагом 4, связанным с электромагнитом включения или отключения. При помощи электромагнита происходит дистанционное включение или отключение главных ножей выключателя. Рычажный механизм связан также с силовыми пружинами, при срабатывании которых происходит включение или отключение привода. Взвод пружин производится вручную одноразовым поворотом рычага. Для ручного включения или отключения главных ножей выключателя на рычаге устанавливается кнопка. Включение и отключение заземлителей производится вручную переводом рычага снизу вверх или сверху вниз соответственно. Взвод пружин, ручное оперирование главными ножами и оперирование заземлителями производится съемной рукояткой, которая имеет упругий прижим, исключающий свободное выпадение при полном вхождении в нее исполнительного рычага. Привод имеет два механических указателя: указатель с надписями "ГОТ" или "НЕ ГОТ", что соответствует заведенным и не заведенным пружинам соответственно;

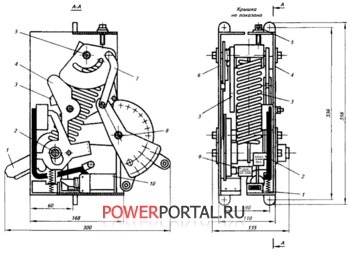

указатель с надписями "ВКЛ" или "ОТКЛ", что соответствует включенному или отключенному положению главных ножей выключателя. Указатель связан со счетчиком, который считает количество циклов ВО, произведенных приводом. На приводе имеется механическая блокировка для предотвращения ошибочных операций главными ножами и заземлителями. Лицевая часть привода закрыта съемной крышкой, в верхней части привода имеется болт заземления. Габаритные, установочные и присоединительные размеры привода приведены на рисунке.
