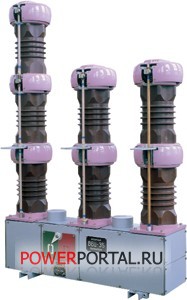

рис.1 Выключатель вакуумный трёхполюсный типа ВБЦ-35
Описание / Назначение / Характеристики ВБЦ-35
Выключатель вакуумный внутренней установки типа ВВЦ предназначен для коммутации электрических цепей в нормальном и аварийном режимах работы в сетях трёхфазного переменного тока номинальным напряжением 35 кВ. Выключатель применяется в электроэнергетике, руднотермических, электродуговых и других электроустановках с частыми коммутациями. Для снижения коммутационных перенапряжений в выключателе используется раздельное отключение фаз. Выключатель ВБЦ-35 заменяет любой выключатель внутренней установки класса 35 кВ. По требованию заказчика поставляется в комплекте с трансформаторами тока.
Выключатели предназначены для работы при температуре окружающего воздуха от минус 25 до +40°С. Технические характеристикиНоминальное напряжение, кВ 35 Наибольшее рабочее напряжение, кВ 40,5 Номинальный ток, А 1250; 1600 Номинальный ток отключения, кА 20 Параметры сквозного тока короткого замыкания, кА наибольший пик 80 ток термической стойкости (время протекания 3 с) 20 Собственное время отключения выключателя, с, не более 0,06 Полное время отключения выключателя, с, не более 0,08 Собственное время включения выключателя, с, не более 0,3 Номинальное напряжение постоянного тока электромагнита управления, В 220 Максимальное (установившееся) значение тока потребления включающим/отключающим электромагнитом, А, не более 50/2,5 Механический ресурс, циклов ВО, не менее 50000 Коммутационная износостойкость, циклов ВО, не менее при номинальном токе отключения операций ВО 50 при номинальном токе отключения операций О 70 при номинальном токе 20000 Диапазон рабочих температур, °С минус 25...+40 Масса, кг 450
