 Раздел: Электротехнический портал PowerPortal / Справочник

Справочник Высоковольтное оборудование Выключатели высоковольтные Серии ВБЭТ

Наименование

Вакуумный высоковольтный выключатель ВБЭТ-27,5

Внешний вид

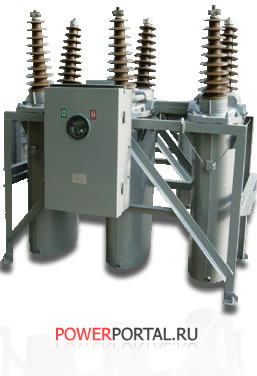

рис.1 Вакуумный высоковольтный выключатель ВБЭТ-27,5



Описание / Назначение / Характеристики ВБЭТ-27,5 Назначение и область применения выключателей вакуумных высоковольтных типа ВБЭТ-27,5 УХЛ1 и ВБЭТ-35 УХЛ1

Структура условного обозначения
ВБЭТ-27,5 IV -25/1600 УХЛ1; ВБЭТ-35III-25/630 УХЛ1
В Выключатель
Б Вакуумный
Э Привод электромагнитный
Т Встроенные трансформаторы тока
27,5 (35) Номинальное напряжение, кВ
IV (III) Степень загрязнения внешней изоляции по ГОСТ 9920-89
25 Номинальный ток отключения, кА
1600 (630) Номинальный ток, А
УХЛ Вид климатического исполнения по ГОСТ 15150-69 и по ГОСТ 15543.1-89
1 Категория размещения по ГОСТ 15150-69


Пример записи обозначения выключателей в других документах и (или) при заказе: - выключатель ВБЭТ–27,5 IV–25/1600 УХЛ1 ЭВ–220 В, ЭО–220 В, трансформаторы тока 1200/5, КУЮЖ.674153.001 ТУ – условное обозначение вакуумного выключателя наружной установки с двумя встроенными трансформаторами тока исполнения 1200/5 на номинальный ток 1600А, номинальный ток отключения 25кА, номинальное напряжение 27,5кВ, номинальное напряжение включающего электромагнита (ЭВ) привода 220 В и номинальное напряжение отключающего электромагнита (ЭО) привода и катушки контактора 220 В. - выключатель ВБЭТ–35 III–25/630 УХЛ1 ЭВ–220 В, ЭО–220 В, трансформаторы тока 600/5, КУЮЖ.674153.001 ТУ – условное обозначение вакуумного выключателя наружной установки с шестью встроенными трансформаторами тока исполнения 600/5 на номинальный ток 630А, номинальный ток отключения 25кА, номинальное напряжение 35кВ, номинальное напряжение включающего электромагнита (ЭВ) привода 220 В и номинальное напряжение отключающего электромагнита (ЭО) привода и катушки контактора 220 В.

Назначение и область применения

Выключатели высоковольтные вакуумные предназначены для коммутаций электрических цепей при нормальных и аварийных режимах в электрических сетях трехфазного переменного тока частотой 50Гц для открытых и закрытых распределительных устройств, объектов энергетики, для тяговых подстанций электрифицированных железных дорог, а также для частых коммутаций в электротермических установках. По согласованию с заводом-изготовителем возможно изготовление выключателей в тропическом исполнении.

Условия эксплуатации

1)выключатель предназначен для работы в районах умеренного, холодного(УХЛ) климата, категории размещения 1 по ГОСТ 15150-69;
2)высота над уровнем моря до 1000 м;
3)верхнее значение температуры окружающего воздуха при эксплуатации плюс 40 град. С;
4)нижнее значение температуры окружающего воздуха при эксплуатации минус 60 град. С.
Файлы для скачивания Описание для Вакуумный высоковольтный выключатель ВБЭТ-27,5 в формате PDF (889 Kb)
Где купить Вакуумный высоковольтный выключатель ВБЭТ-27,5 Нажмите здесь, чтобы узнать где купить Вакуумный высоковольтный выключатель ВБЭТ-27,5
