Описание / Назначение / Характеристики АП-800 |
Агрегаты преобразовательные предназначены для питания ответственных потребителей электроэнергии стабилизированного по величине напряжения постоянного или переменного тока постоянной амплитуды и стабилизированной частоты 50 Гц.
Структура условного обозначения
АП-800: А - агрегат; П - преобразовательный; 800- мощность приводного двигателя, кВт. УХЛ4 - климатическое исполнение и категория размещения по ГОСТ 15150-69.
Условия эксплуатации
Агрегаты и комплектующее оборудование предназначены для условий работы в стационарных установках. Окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, снижающих параметры входящих в агрегат машин, комплектующего оборудования в недопустимых пределах. Группа условий эксплуатации М1 по ГОСТ 17516.1-90. Агрегаты изготовляются в соответствии с БИЛТ 650.052.002 Т3, БИЛТ 650.052.001 Т3. По технике безопасности агрегаты соответствуют ГОСТ 12.2.007.0-75 и ГОСТ 12.2.007.1-75. ( БИЛТ.650.052.002 Т3,БИЛТ.650.052.001 Т3
Технические характеристики
АП-800 Мощность, кВт - 600 Напряжение, В - 400 Частота питающей сети, Гц - 50 Частота вращения, мин-1 - 1500 Масса, кг - 18700
Конструкция и принцип действия

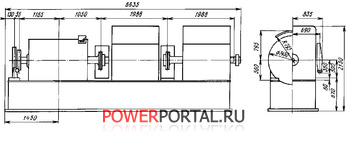

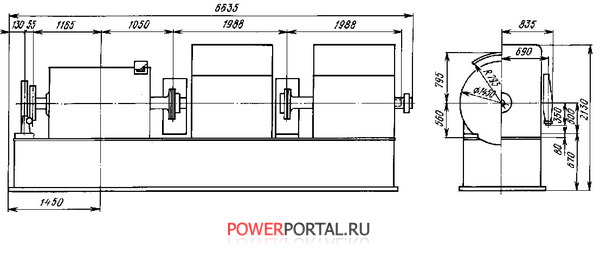

В состав агрегата АП-800 входят: три электрические машины, установленные на общей фундаментной плите, а также щитовые изделия, обеспечивающие работу и управление агрегатом. Габаритные и установочные размеры агрегата электромашинного АП-800 приведены на фото в прикрепленном файле
В комплект поставки входят: электромашинный трехмашинный агрегат типа АП-800 УХЛ4, состоящий из: электродвигателя асинхронного типа А4-85/49-4; генератора асинхронизированного синхронного типа АСГ-800; комплекта датчика положения ротора; комплект оборудования системы возбуждения, управления, регулирования и диагностики, смонтированной в шкафах; комплект запасных частей составных изделий агрегата.
|
