| Описание / Назначение / Характеристики ВА47-29 1Р 6А |
Назначение

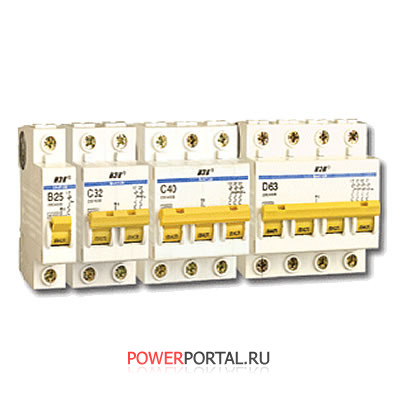

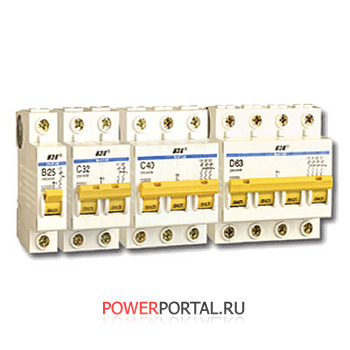

Автоматические выключатели ВА 47-29 — современное поколение аппаратов, предназначенных для защиты электрических цепей от перегрузок и токов короткого замыкания (сверхтоков), а также для осуществления оперативного управления участками электрических цепей. Выключатели выпускаются с защитными характеристиками B, С, D. Все изделия соответствуют ГОСТ Р 50345-99 и изготавливаются по ТУ 2000 АГИЕ.641.235.003.
Преимущества
Пластины из серебряного композита на подвижных и неподвижных контактах
Насечки на контактных зажимах, исключающие перегрев и оплавление проводов в местах присоединения
Широкий диапазон рабочих температур от –40° до +50°С
Работают в любом положении относительно вертикали
Варианты исполнения на девятнадцать номинальных токов и три защитные характеристики (В, С и D)
Срок службы не менее 15 лет
Технические характеристики
Номинальное рабочее напряжение Ue, В ~230/400
Номинальный рабочий ток In, А 0,5; 1,6; 2,5; 1; 2; 3; 4; 5; 6; 8; 10; 13; 16; 20; 25; 32; 40; 50; 63
Номинальная частота тока сети, Гц 50
Напряжение постоянного тока на один полюс, не более, В 48
Наибольшая отключающая способность, не менее, кА 4,5
Электрическая износостойкость, циклов включения-выключения(В-О), не менее 6000
Механическая износостойкость, циклов, не менее 20000
Число полюсов 1, 2, 3, 4
Степень защиты по ГОСТ 14254-96 IP 20
Максимальное сечение провода, присоединяемого к зажимам, мм2 25
Характеристика теплового расцепителя по ГОСТ Р 50345-99
Температура настройки, оС * 30
Характеристика срабатывания электромагнитного расцепителя B, C, D tср<0,1c
Масса одного полюса, не более, кг 0,103
Диапазон рабочих температур, оС -40 ÷ +50
Наличие драгоценных металлов (серебро), г/полюс 0,3 ÷ 0,5
|
