Наименование

Реле контроля фаз РКФ-М05-1-15
Внешний вид

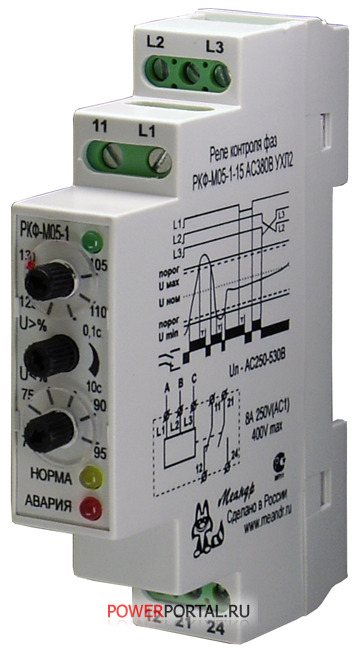

рис.1 Реле контроля фаз РКФ-М05-1-15



Описание / Назначение / Характеристики РКФ-М05-1-15 Реле контроля фаз РКФ-М05-1-15
ДЛЯ СЕТЕЙ С ИЗОЛИРОВАННОЙ НЕЙТРАЛЬЮ

• Контроль повышения напряжения от 105 до 130% Uном
• Контроль снижения напряжения от 70 до 95% Uном
• Контроль порядка чередования фаз
• Контроль обрыва фаз
• Контроль "слипания" фаз
• Задержка срабатывания от 0,1 до 10 сек.
• Ширина корпуса 17,5 мм
• Гарантия: 5 лет


РАБОТА РЕЛЕ


Реле контроля трехфазного напряжения для сетей с изолированной нейтралью 0,4 кВ - предназначено для контроля наличия и порядка чередования фаз, обрыва и "слипания" фаз, защиты от недопустимого перенапряжения и снижения (повышения) линейных напряжений. Технические характеристики реле приведены в таблице 1.


ТЕХНИЧЕСКИЕ ДАННЫЕ

Напряжение питания Uном, 50/60 Гц 380В (220B, 100В - по исполнению)
Максимальное допустимое номинальное напряжение 530В
Минимальное допустимое номинальное напряжение 190В
Контроль перенапряжения 105-130% Uном (399-494 В)
Контроль снижения напряжения 70-95% Uном (266-361 В)
Точность установки порогов напряжения +5% Uном
Мощность, потребляемая от сети Не более 1,5 ВА
Гистерезис напряжения зоны срабатывания 4% Uном
Задержка срабатывания реле 0,1-10 сек
Количество и тип выходных контактов 1 замыкающий и 1 размыкающий контакты
Максимальный коммутируемый ток, при активной нагрузке:
АС 250 В, 50 Гц (АС1) 8 А
DC 30 В (DC1) 8 А
Максимальный коммутируемая мощность 2000 ВА
Максимальное коммутируемое напряжение 440 В
Механическая износостойкость 10 х 106 циклов
Электрическая износостойкость, циклов не менее 100000
Максимальное напряжение между цепями питания и контактами реле АС2000В, 50 Гц, (1 мин.)
Степень защиты по корпусу IP40
Степень защиты по клеммам IP20
Диапазон рабочих температур -25..+55 оС
Относительная влажность воздуха до 80% при 25 оС
Высота над уровнем моря до 2000 м
Рабочее положение в пространстве произвольное
Воздействие вибрации до 3g
Одиночные удары до 5g
Режим работы круглосуточный
Габаритные размеры 17,5 x 90 x 66 мм
Климатическое исполнение УХЛ2
Файлы для скачивания Описание для Реле контроля фаз РКФ-М05-1-15 в формате PDF (122 Kb)
