| Описание / Назначение / Характеристики ЕЛ-12М-08 |

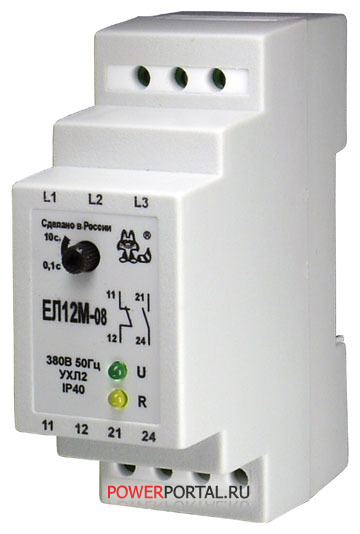

Реле контроля трехфазного напряжения ЕЛ-12М-08
Контроль разбаланса фаз
Фиксированный порог срабатывания при превышении напряжения +30% Uном
Контроль порядка чередования фаз
Контроль обрыва фаз
Контроль "слипания" фаз
Задержка срабатывания от 0,1 до 10 сек.
Реле контроля трехфазного напряжения ЕЛ-12М-08 предназначено для контроля трехфазного напряжения в сетях с изолированной нейтралью. Реле контролирует порядок чередования фаз, обрыв и слипание фаз, асимметрию (разбаланс) линейных напряжений, превышение напряжения выше фиксированного значения.
Технические характеристики
Номинальное линейное напряжение Uном, В (по исполнению)
100, 110, 175, 220, 380, 400, 415
Минимально допустимое линейное напряжение, В (по исполнению)
50, 55, 88, 110, 190, 200, 208
Максимально допустимое линейное напряжение, В (по исполнению)
150, 165, 262, 330, 530, 540, 560
Потребляемая мощность, ВА
не более 2
Выключение реле происходит при:
разбалансе фаз более, %
20
синфазном снижении напряжения ниже
0,5 Uном
обрыве одной или двух фаз
да
обратном порядке чередования фаз
да
превышении напряжения
1,3 Uном
Минимальное напряжение для включения реле
0,75 Uном
Время срабатывания (пределы регулирования), с
от 0,1 до 10
Гистерезис напряжения порога срабатывания
0,05 Uном
Количество и тип контактов
13/1Р
Максимальная коммутируемая мощность, ВА
2000
Максимальное коммутируемое напряжение, В
400
Степень защиты
корпус - IP40; клеммы - IP10
Климатическое исполнение
УХЛ2 (-20..+55 градусов Цельсия)
Крепление:
DIN-рейка.
Габаритные размеры
35 х 90 х 63
Масса, кг
не более 0,2
|
