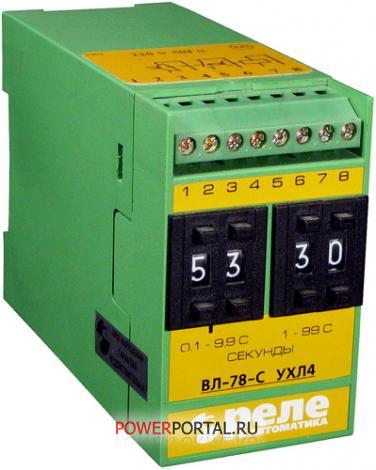

| Описание / Назначение / Характеристики ВЛ-78Н |
Предназначены для коммутации электрических цепей с определенными предварительно установленными выдержками времени и применяются для коммутации электрических цепей автоматики и защиты.
От выпускающихся в настоящее время реле времени серии ВЛ-7Х отличаются цифровой схемой выдержки времени, повышенными характеристиками точности и надежности.
Технические характеристики
Тип реле ВЛ-74-С ВЛ-75-С ВЛ-76-С ВЛ-77-С ВЛ-78-С
Выполняемые функции Однокомандное на
включение при
снятии управляющего
сигнала и отключение
через заданное время Однокомандное на
включение с подачей
управляющего сигнала
и отключение через
заданное время после
снятия управляющего
сигнала Однокомандные с
выдержкой времени
на включение Однокомандные с
выдержкой времени
на отключение Циклическое с
независимой
регулировкой
импульса и паузы
Выдержки времени (0.1…99.9, 1…999) с, мин, ч *)
*)диапазоны выдержек времени реле ВЛ-78-C (пауза/импульс): 0.1…9.9c/1…99с, 1…99с/1…99с, 1…99с/0.1…9.9м, 0.1…9.9м/0.1…9.9м,
1…9.9м/1…9.9м, 0.1…9.9ч/0.1…9.9ч, 0.1…9.9ч/1…99ч, 1…99ч/1…99ч
Для всех реле типов ВЛ-74-С, ВЛ-75-С, ВЛ-76-С, ВЛ-77-С, ВЛ-78-С
Номинальное напряжение питания, В постоянный ток 24
переменный ток 50Гц 24, 110, 220
Количество и вид контактов 1 замыкающий и 1 размыкающий
Максимальный коммутируемый ток контактов, А 5
Габаритные размеры, мм 102х45х75
Масса, кг 0.18
|
